mdm TOOL: Handbuch
Einleitung
Installation
Funktionen
Eingabegeräte
Ausgabegeräte
Arbeitsablauf für die Installation
Auf dieser Seite finden Sie Informationen zur Installation der Software mdm TOOL.
Systemvoraussetzung
Ihr PC muss mindestens über Windows 7 als Betriebssystem verfügen und die aktuelle Version des Microsoft .NET Framework 4 muss installiert sein.
Setup
Die Datei MDM-Setup.exe, die Sie per Download oder mitgeliefertem Installationsmedium erhalten, öffnen Sie per Doppelklick.
Es erscheint das Dialogfenster des Installers:
Lesen Sie sich an dieser Stelle bitte den Lizenzvertrag durch, bevor Sie mit der Installation fortfahren.
Falls Sie einverstanden sind, starten Sie den Installationsprozess durch einen Klick auf die Schaltfläche Installieren:
Im Rahmen des Installationsvorganges werden zwei Gerätetreiber auf Ihrem PC installiert.
Bitte geben Sie diese jeweils mit einem Klick auf die Schaltfläche Installieren frei. Weitere Nachfragen des Systems können über eine Bestätigung an der rot markierten Stelle übersprungen werden.
Hinweis Die Treiber sind für die Funktionen des Messgeräte Managers zwingend erforderlich, andernfalls funktioniert die Software nicht.
Der Installationsprozess informiert Sie über den fehlerfreien Abschluss und kann mit einem Klick auf Schließen beendet werden.
Grundfunktionen
Auf dieser Seite finden Sie Informationen zur Bedienung des mdm TOOL.
Starten des mdm TOOL unter Windows 7
Nach der Installation finden Sie mdm TOOL im Startmenü unter:
Startmenü→Alle Programme→ELIAS GmbH→MDM→Messdaten Manager.
Starten des mdm TOOL unter Windows 8.1
Nach der Installation finden Sie das mdm TOOL auf dem Startbildschirm unter:
Startbildschirm→Alle Apps→ELIAS GmbH→Messdaten Manager.
Starten des mdm TOOL unter Windows 10
Nach der Installation finden Sie das mdm TOOL im Startmenü unter:
Startmenü→Alle Apps→ELIAS GmbH→Messdaten Manager.
Der erste Start

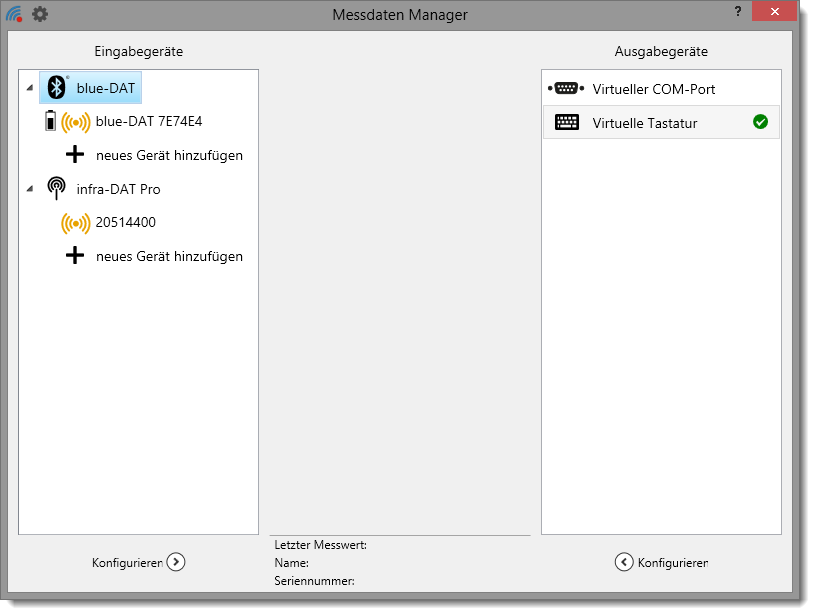

Nach dem Start erscheint das Fenster des mdm TOOL. Falls Sie noch keine Empfänger angeschlossen haben, werden Sie aufgefordert diese nun anzuschließen.
Haben Sie Ihre Empfänger, z. B einen blue DAT- und einen infra DAT-Empfänger, angeschlossen, werden diese unter der Liste Eingabegeräte angezeigt.
In der Liste Ausgabegeräte werden die Schnittstellen Virtueller COM-Port und Virtuelle Tastatur angezeigt. Als Standardausgabe steht nach der Installation die Virtuelle Tastatur zu Verfügung. Dieses erkennen Sie an dem grün hinterlegten Häkchen. Die Daten werden hierbei so weitergegeben als hätten Sie diese über die Tastatur eingegeben. Sie können das Fenster schließen, die Software läuft im Hintergrund weiter. Um das Fenster erneut zu öffnen, wählen Sie das Messdaten Manager Symbol in der Taskleiste mit der rechten Maustaste aus und klicken dann mit der linken Maustaste auf Manager öffnen. Um mdm TOOL zu beenden klicken Sie auf Beenden.
Ankopplung eines Senders
Ausgabegerät wechseln
Im Folgenden wird beschrieben, wie Sie einem Eingabegerät (Sender) ein anderes Ausgabegerät zuordnen.
Wählen Sie per Mausklick in der Liste Eingabegeräte das Gerät aus, für das Sie die Zuordnung ändern möchten.
Um die Verbindung mit dem virtuellen COM-Port herbeizuführen, setzen Sie einen Doppelklick auf das Ausgabegerät Virtueller COM-Port.
Die Daten vom Eingabegerät blue DAT, werden nun sowohl über den virtuellen COM-Port als auch über die virtuelle Tastaturschnittstelle ausgegeben. Um die Verbindung mit virtuellen Tastaturschnittstelle zu trennen, setzen Sie einen Doppelklick auf den Listeneintrag Virtuelle Tastatur.
Danach werden die Daten nur noch über den virtuellen COM-Port ausgegeben.
Alternativ können Sie auch das gewünschte Ausgabegerät per Mausklick auswählen und danach einen Doppelklick auf das gewünschte Eingabegerät setzen.
Ebenfalls besteht die Möglichkeit anstelle des Doppelklicks den Menüeintrag Verbinden aus dem entsprechenden Kontextmenü zu verwenden. Das Kontextmenü öffnen Sie durch einen Klick mit der rechten Maustaste auf das entsprechende Gerät.
Löschen eines Eingabegerätes
Im Folgenden wird beschrieben, wie Sie ein Eingabegerät (Sender) aus der Liste löschen.
Zum Löschen eines Gerätes aus der Liste, wählen Sie dieses per Mausklick aus und öffnen danach mit der rechten Maustaste das Kontextmenü. Klicken Sie im Kontextmenü auf den Eintrag Löschen.
Das Gerät ist nun aus der Liste entfernt.
Aktivieren/Deaktivieren von Ein- und Ausgabegeräten
Im Folgenden wird beschrieben, wie Sie Eingabegeräte, Eingabegerätegruppen und Ausgabegeräte aktivieren bzw. deaktivieren können.
Wenn Sie Geräte an einem Arbeitsplatz vorübergehend nicht verwenden wollen, müssen Sie diese nicht löschen. Sie können die Geräte deaktivieren. Wählen Sie hierzu das Gerät oder die Gerätegruppe (z. B. blue DAT) per Mausklick aus und öffnen Sie mit der rechten Maustaste das Kontextmenü.
Klicken Sie auf den Menüpunkt Aktiviert. Der Haken im Kontextmenü verschwindet und das Gerät wird in der Liste ausgegraut dargestellt.
Wenn Sie das Gerät wieder aktivieren möchten, öffnen Sie wieder das Kontextmenü und klicken erneut auf Aktiviert.
Wenn Sie eine Gerätegruppe deaktivieren, werden alle Geräte dieser Gruppe deaktiviert, ohne dass Sie den Staus jedes einzelnen Gerätes ändern müssen.
Alternativ können Sie Geräte über das Kontextmenü des mdm TOOL-Symbols in der Taskleiste aktivieren bzw. deaktivieren.
Ändern des Standard-Ausgabegerätes
Im Folgenden wird beschrieben, wie Sie das Standardausgabegerät Virtuelle Tastatur wechseln.
Nach der Installation von mdm TOOL ist die virtuelle Tastaturschnittstelle das Standard-Ausgabegerät, mit dem alle neuen Eingabegeräte automatisch verbunden werden. Wenn Sie dies ändern möchten, wählen Sie per Mausklick das Gerät aus, das Ihr neues Standard-Ausgabegerät werden soll.
Öffnen Sie durch einen Klick mit der rechten Maustaste das Kontextmenü und wählen Sie den Menüpunkt Als Standardausgabe verwenden aus.
Das Standard-Ausgabegerät ist nun gewechselt und wird entsprechend mit dem grün hinterlegten Häkchen in der Liste angezeigt.
Konfigurieren von Ausgabegeräten
Im Folgenden wird beschrieben, wie Sie Ausgabegeräte konfigurieren.
Als Ausgabegeräte stehen standardmäßig der virtuelle COM-Port und die virtuelle Tastaturschnittstelle zur Verfügung. Diese Ausgabegeräte können unterschiedlich konfiguriert werden.
Spezielle Konfiguration Ausgabegeräte:

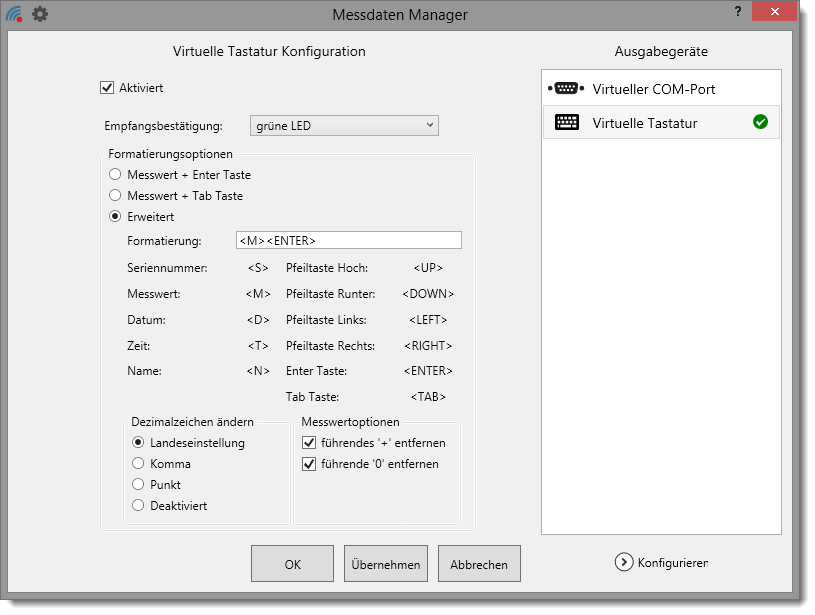

Um das Fenster mit den Konfigurationseinstellungen für ein beliebiges Ausgabegerät zu öffnen, wählen Sie hierzu das Gerät per Maus aus und klicken danach auf die Schaltfläche Konfigurieren unterhalb der Liste mit den Ausgabegeräten. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie das entsprechende Ausgabegerät mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Über das Auswahlfeld Empfangsbestätigung können Sie festlegen, wie der Empfang eines Messwertes quittiert werden soll. Diese Quittierung steuert die am Sender vorhandenen LEDs an. Je nach ausgewähltem Eintrag werden, sobald das Ausgabegerät den Messwert verarbeitet hat, die grüne LED, rote LED oder rote & grüne LED leuchten.
Konfigurieren von Eingabegeräten
Im Folgenden wird beschrieben, wie Sie Eingabegeräte konfigurieren.
blue DAT:
infra DAT:
Mahr i-Stick:
Interfacebox mit MUX-Protokoll:
Steinwald Interfacebox:
Messwertanfrage
Im Folgenden wird beschrieben, wie Sie einen Messwert vom mdm TOOL aus anfordern. Sie können ein einzelnes Eingabegerät anfragen oder eine Gruppe von Eingabegeräten.
Ein einzelnes Eingabegerät anfragen
Im Folgenden wird beschrieben, wie Sie einen Messwert vom mdm TOOL aus von einem Eingabegerät anfragen.
Um Messwerte anfragen zu können, muss das Eingabegerät aktiv sein (die blaue LED leuchtet). Wenn Sie Daten von einem infra DAT-Sender anfragen möchten, muss sich dieser im Fernabfragemodus befinden.
Zum Anfragen eines Messwertes von einem Eingabegerät wählen dieses per Mausklick aus der Liste aus und öffnen danach mit der rechten Maustaste das Kontextmenü. Klicken Sie im Kontextmenü auf den Eintrag Messwert anfragen.
Eine Gruppe von Eingabegeräten anfragen
Im Folgenden wird beschrieben, wie Sie Messwerte von mehreren Eingabegeräten vom mdm TOOL aus anfragen.
Um Messwerte anfragen zu können, müssen die Eingabegeräte aktiv sein (die blaue LED leuchtet). Wenn Sie Daten von infra-DAT Sendern anfragen möchten, müssen sich diese im Fernabfragemodus befinden.
Zum Anfragen der Messwerte von Eingabegeräten einer Gruppe, wählen Sie diese per Mausklick aus der Liste aus und öffnen danach mit der rechten Maustaste das Kontextmenü. Klicken Sie im Kontextmenü auf den Eintrag Messwert anfragen. Alle Eingabegeräte dieser Gruppe, die aktiv mit dem mdm TOOL verbunden sind, werden nacheinander angefragt.
Konfiguration eines Fußtasters
Im Folgenden wird beschrieben, wie Sie einen Fußtaster konfigurieren.
Um den Fußtaster zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie den Fußtaster mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Im Eingabefeld Name können Sie eine Bezeichnung für den Fußtaster eingeben. Diese wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Eingabegeräten erhöht dies die Übersichtlichkeit der Liste.
Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.
Mittels der Einstellung Senderabfrage geben Sie an, von welchen Sender der Fußtaster einen Messwert erfragen soll. Wählen Sie das Optionsfeld Letzter Sender aus, fragt der Fußtaster einen Messwert von dem Sender ab, der als letzter einen Messwert übertragen hat.
Wählen Sie stattdessen das Optionsfeld Ausgewählter Sender aus, wird eine Liste mit allen angemeldeten Sendern eingeblendet. Wählen Sie einen oder mehrere Sender aus der Liste aus und der Fußtaster fragt zukünftig nur Messwerte von diesem Sender bzw. diesen Sendern ab.
Durch einen Mausklick auf die Schaltfläche Löschen, können Sie den Fußtaster aus der Liste entfernen.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
blue DAT
Ankopplung eines blue DAT-Senders
Im Folgenden wird beschrieben, wie Sie einen blue DAT-Sender mit Ihrem PC verbinden. Um einen Sender zur Liste Eingabegeräte hinzuzufügen, verbinden Sie den Sender über die digitale Schnittstelle mit dem Messmittel und schalten danach das Messmittel ein.
Öffnen Sie durch einen Doppelklick auf den Platzhalter + neues Gerät hinzufügen im Listenbereich blue-DAT die Geräteliste. In der Geräteliste sind alle Sender aufgelistet, die erkannt wurden. Ausgeschaltete Sender werden nicht erkannt. Um den Sender einzuschalten, drücken Sie kurz auf die Taste am Sender. Der Sender wird nun in der Liste angezeigt und die blaue LED am Sender leuchtet.
Wählen Sie nun per Mausklick den Sender aus, den Sie ankoppeln möchten. Danach klicken Sie auf die Schaltfläche Hinzufügen. Der Sender erscheint nun in der Liste der Eingabegeräte und wird automatisch mit dem Standard-Ausgabegerät Virtuelle Tastatur verbunden.
Der Messwert von Ihrem Messmittel wird durch Betätigung der Taste am Sender zur Tastaturschnittstelle übertragen. Im unteren Bereich des Fensters wird der zuletzt übertragene Messwert angezeigt. Zwecks Kontrolle vergleichen Sie diesen Messwert mit der Messwertanzeige Ihres Handmessmittels.
Das grüne Funksymbol neben der Senderbezeichnung zeigt Ihnen an, dass der Sender eingeschaltet ist. Ist der Sender ausgeschaltet, wird das Symbol gelb. Als weitere Information wird Ihnen der Batteriestand des Senders als Batteriesymbol angezeigt.
Konfiguration eines blue DAT-Senders
Im Folgenden wird beschrieben, wie Sie einen blue DAT-Sender konfigurieren.
Um den Sender zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie den blue DAT-Sender mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Im Eingabefeld Name können Sie eine Bezeichnung für den Sender eingeben. Diese wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Sendern erhöht dies die Übersichtlichkeit der Liste.
Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.
Im Auswahlfeld Empfangsbestätigung geben Sie an, von welchem Ausgabegerät Sie die Empfangsbestätigung für Ihren Messwert erwarten. Wenn Sie den Listeneintrag grüne LED auswählen, wird nach der Verarbeitung des Messwertes die grüne LED am Sender eingeschaltet. Bei Auswahl des Listeneintrags Virtueller COM-Port oder Virtuelle Tastatur, wird die Bestätigung vom ausgewählten Ausgabegerät übernommen und die entsprechenden LEDs werden eingeschaltet.
Durch einen Mausklick auf die Schaltfläche Löschen, können Sie den Sender aus der Liste entfernen.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Konfiguration eines blue DAT-USB-Dongle
Im Folgenden wird beschrieben, wie Sie einen blue DAT-USB-Dongle konfigurieren.
Um den blue DAT-USB-Dongle zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
In dem Konfigurationsfenster können Sie den blue DAT-USB-Dongle durch einen Klick auf die Check-Box Aktiviert deaktivieren oder aktivieren.
Als weitere Information wird Ihnen der COM-Port Name und die Seriennummer des Dongle angezeigt, über den der blue DAT-USB-Dongle verbunden ist. Diese Einstellung können Sie nicht ändern.
Sie können das Fenster durch einen Klick auf die Schaltfläche Schließen oder Konfigurieren schließen.
infra DAT
Ankopplung eines infra DAT-Senders
Im Folgenden wird beschrieben, wie Sie einen infra DAT-Sender mit Ihrem PC verbinden. Um einen Sender zur Liste Eingabegeräte hinzuzufügen, verbinden Sie den Sender über die digitale Schnittstelle mit dem Messmittel und schalten danach das Messmittel ein.
Öffnen Sie durch einen Doppelklick auf den Platzhalter + neues Gerät hinzufügen im Listenbereich infra-DAT die Geräteliste. In der Geräteliste sind alle Sender aufgelistet, die erkannt wurden. Ausgeschaltete Sender werden nicht erkannt. Um den Sender einzuschalten, drücken Sie kurz auf die Taste am Sender. Der Sender wird nun in der Liste angezeigt.
Wählen Sie nun per Mausklick den Sender aus, den Sie ankoppeln möchten. Danach klicken Sie auf die Schaltfläche Hinzufügen. Der Sender erscheint nun in der Liste der Eingabegeräte und wird automatisch mit dem Standard-Ausgabegerät Virtuelle Tastatur verbunden.
Wird der Sender nicht gefunden, klicken Sie auf die Schaltfläche Sender nicht vorhanden. Folgen Sie dann den Anweisungen der Software.
Der Messwert von Ihrem Messmittel wird durch Betätigung der Taste am Sender zur Tastaturschnittstelle übertragen. Im unteren Bereich des Fensters wird der zuletzt übertragene Messwert angezeigt. Zwecks Kontrolle vergleichen Sie diesen Messwert mit der Messwertanzeige Ihres Messmittels.
Das grüne Funksymbol neben der Senderbezeichnung wird während der Datenübertragung kurz grün.
Konfiguration eines infra DAT-Senders
Im Folgenden wird beschrieben, wie Sie einen infra DAT-Sender konfigurieren.
Um den Sender zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie den infra DAT-Sender mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Im Eingabefeld Name können Sie eine Bezeichnung für den Sender eingeben. Diese wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Sendern erhöht dies die Übersichtlichkeit der Liste.
Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.
Im Auswahlfeld Empfangsbestätigung geben Sie an von welchem Ausgabegerät Sie die Empfangsbestätigung erwarten.
Durch einen Klick auf die Schaltfläche Löschen, können Sie den Sender aus der Liste entfernen.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Konfiguration eines infra DAT-Empfängers
Im Folgenden wird beschrieben, wie Sie einen infra DAT-Empfänger konfigurieren.
Um den Empfänger zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie den infra DAT-Empfänger mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Als weitere Information wird Ihnen die Seriennummer des Empfängers angezeigt. Diese Einstellung können Sie nicht ändern.
Im Auswahlfeld Kanal können Sie den Frequenzkanal ändern, auf dem der Empfänger arbeitet. Der Standardfrequenzkanal bei der Auslieferung ist 54.
Durch die Änderung des Frequenzkanals geht die Verbindung zu den Sendern verloren, da diese noch auf dem vorherigen Frequenzkanal arbeiten.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Mahr i-Stick
Das Zusatzmodul für Mahr Integrated Wirless-Messmittel ist nicht in der Standardversion des mdm TOOL enthalten.
Ankopplung eines Mahr Integrated Wireless-Messmittels
Im Folgenden wird beschrieben, wie Sie ein Mahr Integrated Wireless-Messmittel mit Ihrem PC verbinden.

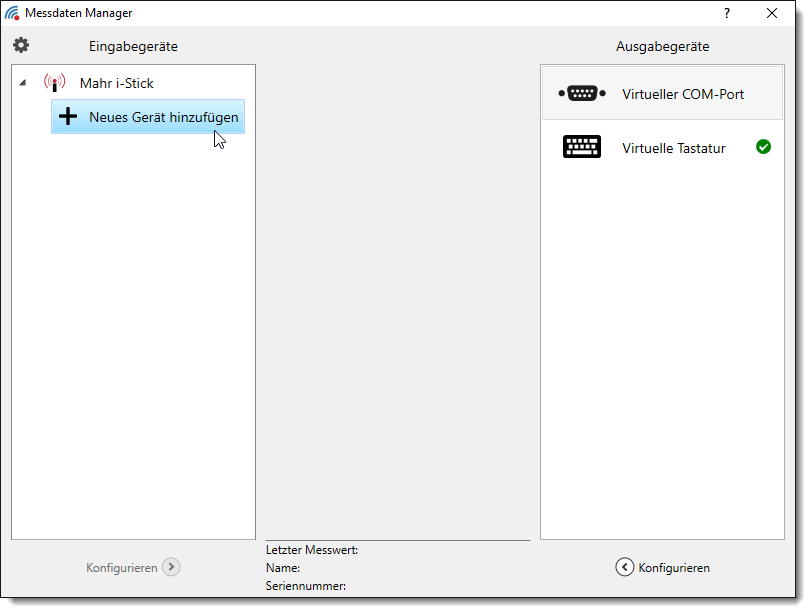

Um ein Mahr-Messmittel zur Liste Eingabegeräte hinzuzufügen, öffnen Sie durch einen Doppelklick auf den Platzhalter + neues Gerät hinzufügen im Listenbereich Mahr i-Stick die Geräteliste. In der Geräteliste sind alle Messmittel aufgelistet, die erkannt wurden.
Öffnen Sie nun das Menü des Messmittels (am Messmittel selbst, nicht im mdm TOOL). Wechseln zur Einstellung der ID und setzen Sie diese zurück. Im Display des Messmittels erscheint „- - - - - -“. Danach drücken Sie auf die Taste zum Übermitteln eines Messwerts. Das Messmittel wird nun in der Liste angezeigt.

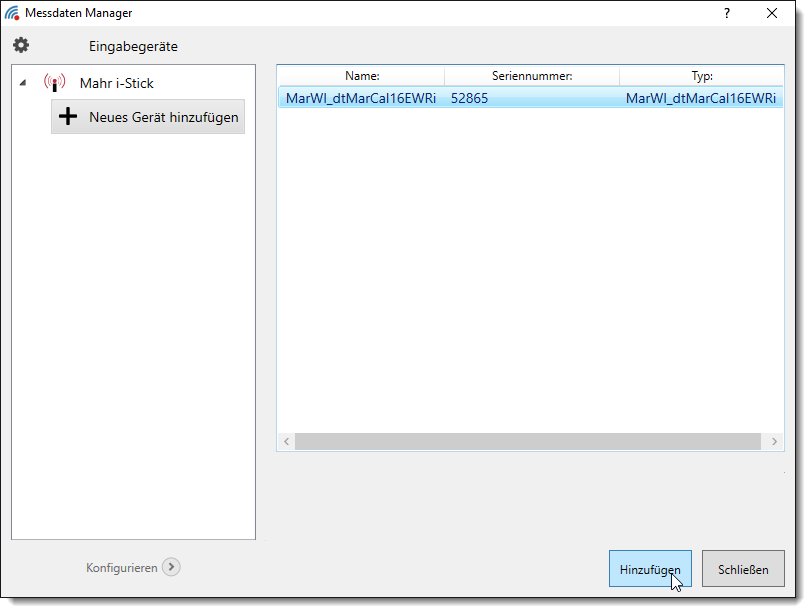

Wählen Sie nun per Mausklick das Messmittel aus, das Sie ankoppeln möchten. Danach klicken Sie auf die Schaltfläche Hinzufügen. Der Sender erscheint nun in der Liste der Eingabegeräte und wird automatisch mit dem Standard-Ausgabegerät Virtuelle Tastatur verbunden.
Der Messwert von Ihrem Messmittel wird durch Betätigung der entsprechenden Taste am Messmittel zur Tastaturschnittstelle übertragen. Im unteren Bereich des Fensters wird der zuletzt übertragene Messwert angezeigt. Zwecks Kontrolle vergleichen Sie diesen Messwert mit der Messwertanzeige Ihres Handmessmittels.
Das grüne Funksymbol neben der Messmittelbezeichnung zeigt Ihnen an, dass das Messmittel verbunden ist. Ist das Messmittel nicht verbunden, wird das Symbol gelb.
Konfiguration eines Mahr Integrated Wirless-Messmittels
Im Folgenden wird beschrieben, wie Sie ein Mahr Integrated Wirless-Messmittel konfigurieren.
Um ein Messmittel zu konfigurieren, wählen Sie dieses per Maus aus der Liste der Eingabegeräte aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie das Messmittel mittels der Check-Box Aktiviert deaktivieren oder aktivieren.
Im Eingabefeld Name können Sie eine Bezeichnung für das Messmittel eingeben. Dieser wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Messmitteln erhöht dies die Übersichtlichkeit der Liste.
Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.
Durch einen Mausklick auf die Schaltfläche Löschen, können Sie das Messmittel aus der Liste entfernen.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Konfiguration eines Mahr i-Stick-USB-Dongle
Im Folgenden wird beschrieben, wie Sie einen Mahr i-Stick USB-Dongle konfigurieren.
Um den Mahr i-Stick-USB-Dongle zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
In dem Konfigurationsfenster können Sie den Dongle durch einen Klick auf die Check-Box Aktiviert deaktivieren oder aktivieren.
Sie können das Fenster durch einen Klick auf die Schaltfläche Schließen oder Konfigurieren schließen.
MUX-Protokoll
Das Zusatzmodul für Interface-Boxen mit MUX-Protokoll ist nicht in der Standardversion des mdm TOOL enthalten.
Konfiguration einer Interface-Box mit MUX-Protokoll
Im Folgenden wird beschrieben, wie Sie eine Interface-Box als Eingabegerät konfigurieren.
Um die Interface-Box zu konfigurieren, wählen Sie diese per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie die Interface-Box mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Im Auswahlfeld Formatierung können Sie zwischen den Protokollen MUX10 und MUX50 wählen.
Im Auswahlfeld COM-Port Name können Sie den COM-Port auswählen, an dem die Interface-Box angeschlossen ist. Klicken sie auf Aktualisieren falls die aufgeführten COM-Ports nicht den aktuellen entsprechen.
Im Auswahlfeld Baudrate wählen Sie die Baudrate der MUX-Box aus.
Geben Sie im Eingabefeld Kanäle die Anzahl der angeschlossenen Messmittel an. Nach dem die Einstellungen bestätigt wurden, wird automatisch eine entsprechende Anzahl Messmittel-Kanälen in der Liste der Eingabegeräte hinzugefügt.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Konfiguration eines MUX-Messmittels
Im Folgenden wird beschrieben, wie Sie ein MUX-Messmittel konfigurieren.
Um das Messmittel zu konfigurieren, wählen Sie dieses per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
In dem Konfigurationsfenster können Sie den Kanal durch einen Klick auf die Check-Box Aktiviert deaktivieren oder aktivieren.
Im Eingabefeld Name können Sie eine Bezeichnung für das Messmittel eingeben. Diese wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Messmitteln erhöht dies die Übersichtlichkeit der Liste.
Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.
Im Auswahlfeld Empfangsbestätigung geben Sie an, von welchem Ausgabegerät Sie die Empfangsbestätigung für Ihren Messwert erwarten. Wenn Sie den Listeneintrag grüne LED auswählen, wird nach der Verarbeitung des Messwertes die grüne LED am Sender eingeschaltet. Bei Auswahl des Listeneintrags Virtueller COM-Port oder Virtuelle Tastatur, wird die Bestätigung vom ausgewählten Ausgabegerät übernommen und die entsprechenden LEDs werden eingeschaltet.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Steinwald
Das Zusatzmodul für Steinwald-Interface-Boxen ist nicht in der Standardversion des mdm TOOL enthalten.
Konfiguration einer Steinwald-Interface-Box
Im Folgenden wird beschrieben, wie Sie eine Steinwald-Interface-Box als Eingabegerät konfigurieren.
Um die Box zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie die Interface-Box mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Im Auswahlfeld COM-Port Name können Sie den COM-Port auswählen, an dem die Interface-Box angeschlossen ist. Klicken sie auf Aktualisieren falls die aufgeführten COM-Ports nicht den aktuellen entsprechen.
Im Auswahlfeld Baudrate wählen Sie die Baudrate der Box aus.
Wenn Sie Ihre Einstellungen mit OK oder Übernehmen bestätigen, wird automatisch eine entsprechende Anzahl Messmittel-Kanälen in der Liste der Eingabegeräte hinzugefügt.
Konfiguration eines Messmittels
Im Folgenden wird beschrieben, wie Sie ein Messmittel konfigurieren.
Um das Messmittel zu konfigurieren, wählen Sie dieses per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
In dem Konfigurationsfenster können Sie den Kanal durch einen Klick auf die Check-Box Aktiviert deaktivieren oder aktivieren.
Im Eingabefeld Name können Sie eine Bezeichnung für das Messmittel eingeben. Diese wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Messmitteln erhöht dies die Übersichtlichkeit der Liste.
Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.
Im Auswahlfeld Empfangsbestätigung geben Sie an, von welchem Ausgabegerät Sie die Empfangsbestätigung für Ihren Messwert erwarten. Wenn Sie den Listeneintrag grüne LED auswählen, wird nach der Verarbeitung des Messwertes die grüne LED am Sender eingeschaltet. Bei Auswahl des Listeneintrags Virtueller COM-Port oder Virtuelle Tastatur, wird die Bestätigung vom ausgewählten Ausgabegerät übernommen und die entsprechenden LEDs werden eingeschaltet.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Sylvac Bluetooth
Das Zusatzmodul für Sylvac Bluetooth Messmittel ist nicht in der Standardversion des mdm TOOL enthalten.
Ankopplung eines Sylvac Bluetooth Messmittels
Im Folgenden wird beschrieben, wie Sie ein Sylvac Bluetooth Messmittel mit Ihrem PC verbinden.
Um ein Sylvac Bluetooth-Messmittel zur Liste Eingabegeräte hinzuzufügen, öffnen Sie durch einen Doppelklick auf den Platzhalter + neues Gerät hinzufügen im Listenbereich Sylvac Bluetooth die Geräteliste. In der Geräteliste sind alle Messmittel aufgelistet, die erkannt wurden.
Wird das gewünschte Messmittel nicht angezeigt, müssen Sie dessen Bluetooth-Verbindung zurücksetzen. Versichern Sie sich dafür zunächst, dass die Bluetooth-Funktion des Messmittels aktiv ist. Öffnen Sie dann das Konfigurationsmenü auf dem Gerät und wählen Sie im Bluetooth-Untermenü den Menüeintrag reset.
Ist die Bluetooth-Verbindung zurückgesetzt, sollte das Messmittel nach einigen Sekunden in der Geräteliste des MDM-Tools angezeigt werden. Wählen Sie dann das Gerät aus und betätigen Sie den Hinzufügen-Button. Der Sender erscheint nun in der Liste der Eingabegeräte und wird automatisch mit dem Standard-Ausgabegerät Virtuelle Tastatur verbunden.
Der Messwert von Ihrem Messmittel wird durch Betätigung der entsprechenden Taste am Messmittel zur Tastaturschnittstelle übertragen. Im unteren Bereich des Fensters wird der zuletzt übertragene Messwert angezeigt. Zwecks Kontrolle vergleichen Sie diesen Messwert mit der Messwertanzeige Ihres Handmessmittels.
Das grüne Funksymbol neben der Messmittelbezeichnung zeigt Ihnen an, dass das Messmittel verbunden ist. Ist das Messmittel nicht verbunden, wird das Symbol gelb.
Konfiguration eines Sylvac Bluetooth Messmittels
Im Folgenden wird beschrieben, wie Sie ein Sylvac Bluetooth Messmittel konfigurieren.
Um ein Messmittel zu konfigurieren, wählen Sie dieses per Maus aus der Liste der Eingabegeräte aus. Klicken Sie dann auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie das Messmittel mittels der Check-Box Aktiviert deaktivieren oder aktivieren.
Im Eingabefeld Name können Sie eine Bezeichnung für das Messmittel eingeben. Dieser wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Messmitteln erhöht dies die Übersichtlichkeit der Liste.
Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.
Durch einen Mausklick auf die Schaltfläche Löschen, können Sie das Messmittel aus der Liste entfernen.
Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Änderungen übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
Konfiguration eines Sylvac Bluetooth
Im Folgenden wird beschrieben, wie Sie einen Sylvac Bluetooth-USB-Dongle konfigurieren.
Um den Sylvac Bluetooth-USB-Dongle zu konfigurieren, wählen Sie diesen per Maus aus der Liste aus.
Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
In dem Konfigurationsfenster können Sie den Dongle durch einen Klick auf die Check-Box Aktiviert deaktivieren oder aktivieren.
Virtueller COM-Port
Konfigurieren des virtuellen COM-Ports
Im Folgenden wird beschrieben, wie Sie das Ausgabegerät Virtueller COM-Port konfigurieren.
Um das Fenster mit den Konfigurationseinstellungen zu öffnen, wählen Sie hierzu das Gerät per Maus aus und klicken danach auf die Schaltfläche Konfigurieren unterhalb der Liste mit den Ausgabegeräten. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie den virtuellen COM-Port mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Über das Auswahlfeld Empfangsbestätigung können Sie festlegen, wie der Empfang eines Messwertes quittiert werden soll. Diese Quittierung steuert die am Sender vorhandenen LEDs an. Wenn Sie einen der folgen Einträge grüne LED, rote LED oder rote & grüne LED ausgewählt haben, wird die Quittierung erzeugt, sobald das Ausgabegerät Virtueller COM-Port den Messwert verarbeitet hat. Soll diese Quittierung durch eine mit dem virtuellen COM-Port verbundene Software (z.B. CAQ) erfolgen, wählen Sie den Eintrag durch die Gegenstelle aus.
Wenn Sie den Listeneintrag durch die Gegenstelle auswählen wird eine Quittierung von einer externen Software (z.B. CAQ) erwartet.
Im Eingabefeld COM-Port Name wird der Name des virtuellen COM-Ports angezeigt über den Sie von Windows® aus zugreifen können. Sie können den Namen des COM-Ports ändern, indem Sie einen neuen Namen in das Feld eingeben und auf die Schaltfläche Übernehmen klicken.
Unter den Formatierungsoptionen können Sie das Format der Datenausgabe ändern. Standardmäßig werden die Seriennummer des Senders, ein Leerzeichen, der Messwert und ein Return (ASCII 13) übertragen.
Über Erweitert können Sie beliebige Formatierungen vornehmen.
Im Eingabefeld Formatierung setzen Sie dann die Ausgabe zusammen. Das Beispiel enthält die Seriennummer, ein Leerzeichen, den Messwert und als Abschlusszeichen ein Return. Sie können auch weitere Zeichen einfügen. Zeichen, die nicht darstellbar sind, werden als Hexadezimalcode in spitzen Klammern eingefügt. In diesem Beispiel entspricht <x0D> dem Return.
In den Eingabefeldern Seriennummer, Messwert und Name können Sie Platzhalter für die Seriennummer, den Messwert und den Namen definieren. Standardmäßig sind dies <S> für die Seriennummer ,<M> für den Messwert und <N> für den Namen.
Im Bereich Dezimalzeichen ändern stellen Sie ein, ob und wie Dezimaltrennzeichen geändert werden sollen. Messmittel verwenden bei der Datenübertragung häufig einen Punkt als Dezimaltrennzeichen. In einem deutschsprachigen Excel-Dokument wird aber als Dezimaltrennzeichen ein Komma erwartet.
Bei der Messdatenübertragung werden häufig führende Nullen und Pluszeichen mit übertragen. Im Bereich Messwertoptionen können Sie einstellen, ob diese Zeichen entfernt werden sollen.
Virtuelle Tastatur
Konfigurieren der virtuellen Tastatur-Schnittstelle
Im Folgenden wird beschrieben, wie Sie das Ausgabegerät Virtuelle Tastatur konfigurieren.
Um das Fenster mit den Konfigurationseinstellungen zu öffnen, wählen Sie hierzu das Gerät per Maus aus und klicken danach auf die Schaltfläche Konfigurieren unterhalb der Liste mit den Ausgabegeräten. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.
Im Konfigurationsfenster können Sie die virtuelle Tastaturschnittstelle mittels Check-Box Aktiviert deaktivieren oder aktivieren.
Über das Auswahlfeld Empfangsbestätigung können Sie festlegen, wie der Empfang eines Messwertes quittiert werden soll. Diese Quittierung steuert die am Sender vorhandenen LEDs an. Je nach ausgewähltem Eintrag werden, sobald die Virtuelle Tastatur den Messwert verarbeitet hat, die grüne LED, rote LED oder rote & grüne LED leuchten.
Unter den Formatierungsoptionen können Sie das Format der Datenausgabe ändern. Standardmäßig werden der Messwert und ein Return (ASCII 13) übertragen.
Über Erweitert können Sie beliebige Formatierungen vornehmen.
Im Eingabefeld Formatierung setzen Sie die Ausgabe zusammen. Das Beispiel enthält den Messwert und als Abschlusszeichen ein Return (ASCII 13). Sie können auch zusätzliche Zeichen einfügen. Zeichen die nicht darstellbar sind, werden als Hexadezimalcode in spitzen Klammern eingefügt. In diesem Beispiel entspricht <x0D> dem Return. Es sind weitere Platzhalter aufgelistet, die Sie in den Ausgabetext einbauen können, um beispielsweise in einem Excel-Dokument von einer Zelle in die nächste zu springen.
Im Bereich Dezimalzeichen ändern stellen Sie ein, ob und wie Dezimaltrennzeichen geändert werden sollen. Messmittel verwenden bei der Datenübertragung häufig einen Punkt als Dezimaltrennzeichen. In einem deutschsprachigen Excel-Dokument wird aber als Dezimaltrennzeichen ein Komma erwartet.
Bei der Messdatenübertragung werden häufig führende Nullen und Pluszeichen mit übertragen. Im Bereich Messwertoptionen können Sie einstellen, ob diese Zeichen entfernt werden sollen.
