Benutzerhandbuch infra CONVERT > Zeichnungsexport aus dem CAD-System > Autodesk

Inventor 2010


Beschrieben werden Exporteinstellungen für das CAD-System „Autodesk Inventor“ ab Version 2010. Mit den empfohlenen Einstellungen stellen Sie sicher, dass die Zeichnungsdatei von infra CONVERT bestmöglich gelesen werden kann. Der Export im IGES-Format wird von Inventor 2010 nicht unterstützt.

Grundsätzlich ist zu beachten, dass Schriftarten bei der Weiterverarbeitung von Zeichnungsdateien in einem Austauschformat, wie DXF, DWG oder PDF, auf dem jeweiligen PC installiert sein müssen.
SieheUmgang mit fehlenden Schriftarten

Sollte ein Exportergebnis trotz der Konfigurationsempfehlungen nicht zufriedenstellend sein, unterstützen wir Sie gerne direkt.

Inhalt

 • DXF-Export
 • DWG-Export


DXF-Export

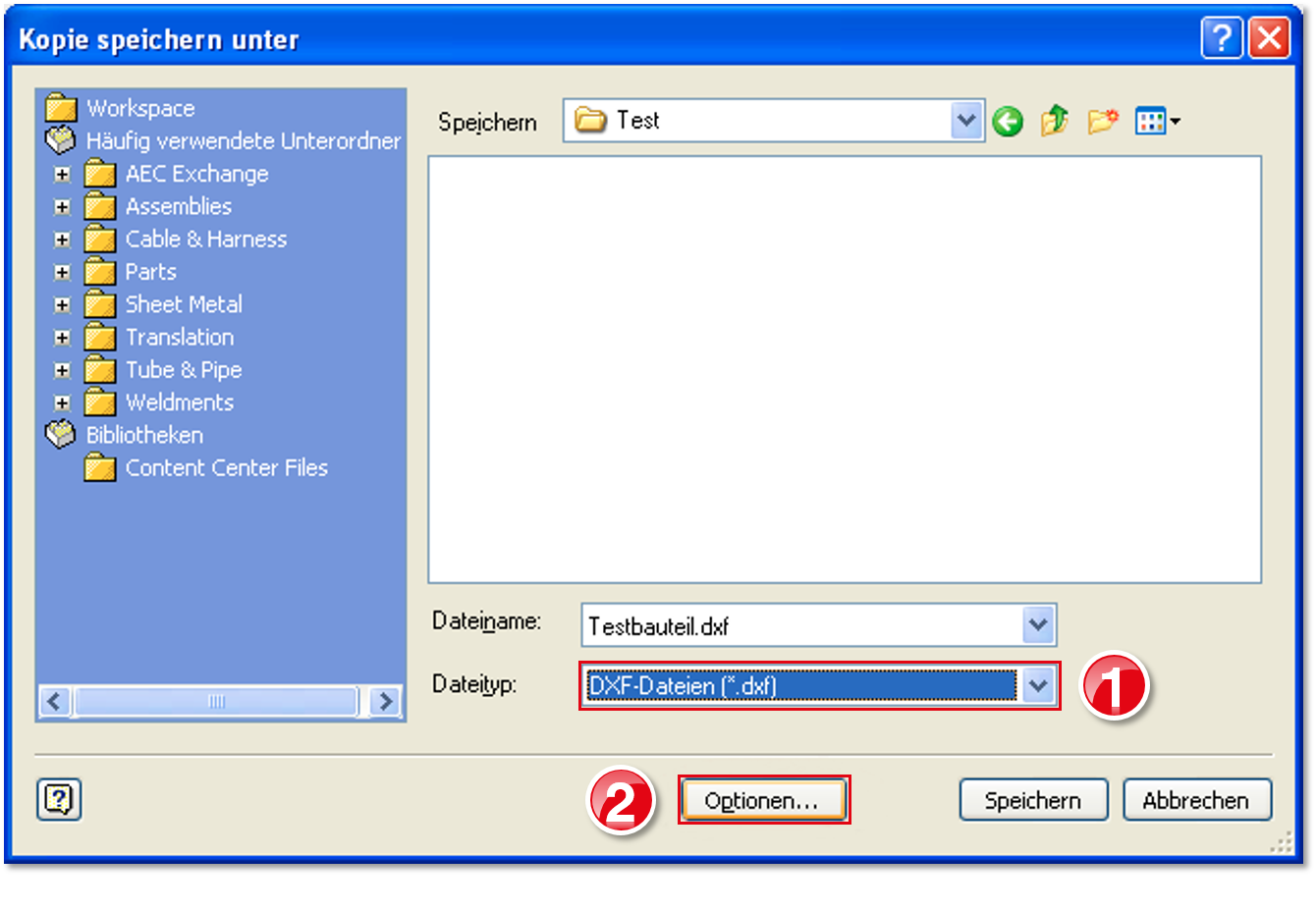

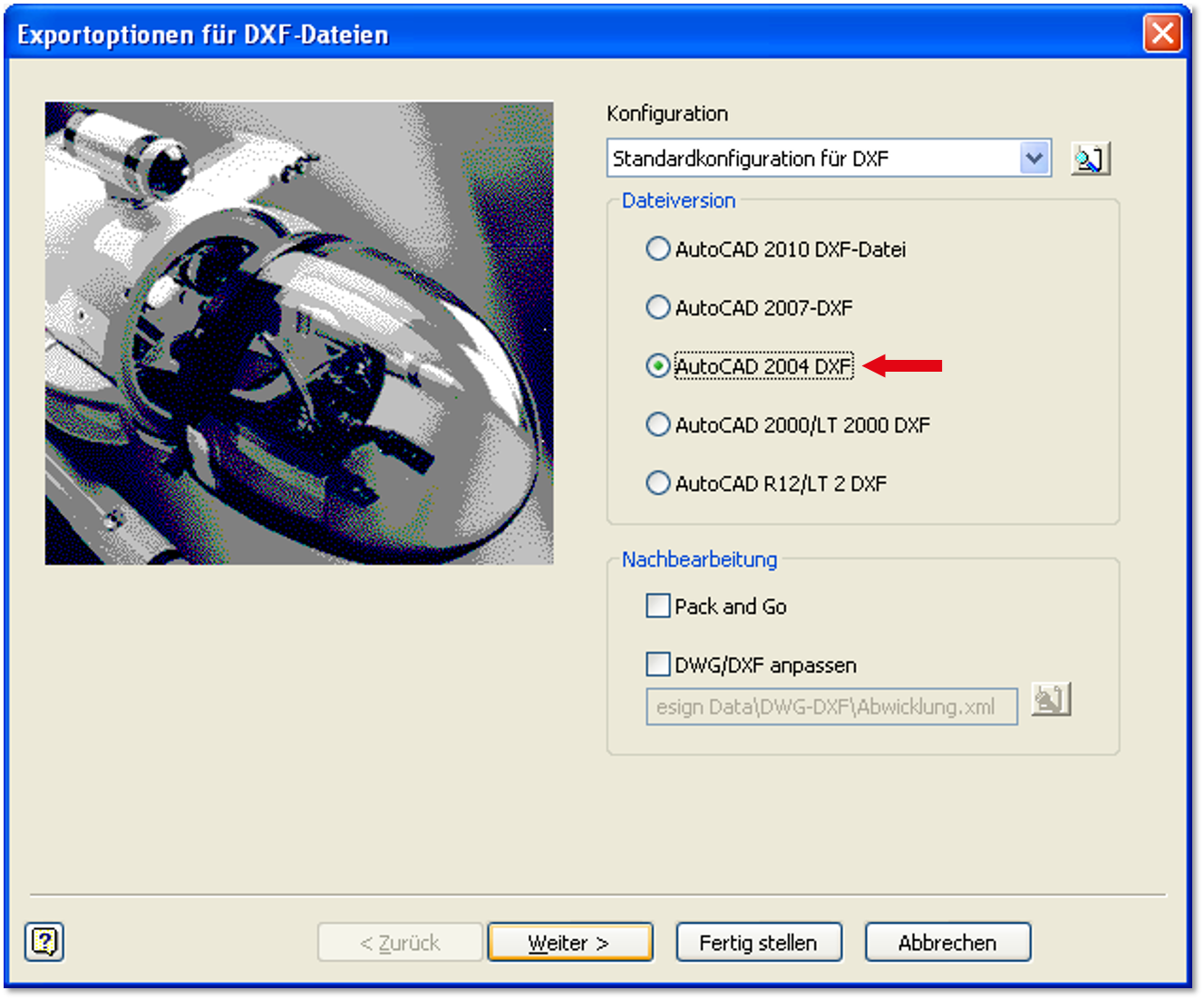

1 Exportoptionen für DXF-Dateien I PRO > Speichern unter > *Kopie speichern unter > DXF-Dateien (Dateityp) > Optionen
└ Dateiversion: AutoCAD 2004 DXF

Version 20010
2 Exportzielverzeichnis I PRO > Speichern unter > *Kopie speichern unter > DXF-Dateien (Dateityp) > Optionen > Weiter └ Alle Blätter Ja
└ Nur Modellgeometrie Nein
└ Nur Modellgeometrie Nein
└ Nur Blattskalierung Basisansichtsskalierung-Modellbereich
└ Optimale Anzeigetreue Ja

Version 2010:


DWG-Export

Der Vorgang für den DXF-Export kann analog auf den DWG-Export angewendet werden.
