Das Zusatzmodul für Interface-Boxen mit MUX-Protokoll ist nicht in der Standardversion des mdm TOOL enthalten.

Im Folgenden wird beschrieben, wie Sie eine Interface-Box als Eingabegerät konfigurieren.

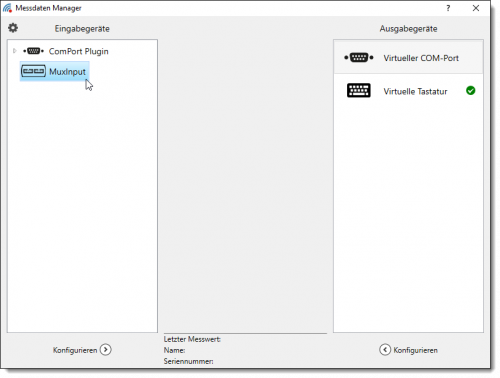

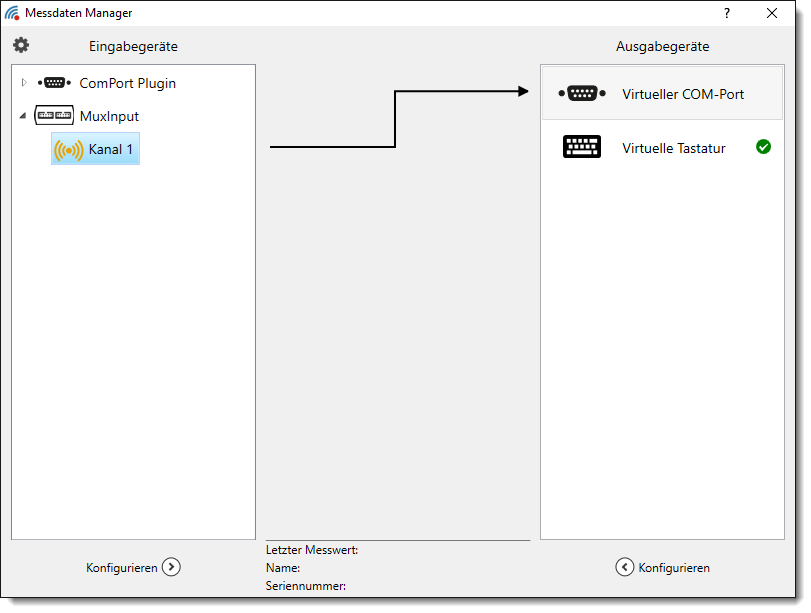

Um die Interface-Box zu konfigurieren, wählen Sie diese per Maus aus der Liste aus.

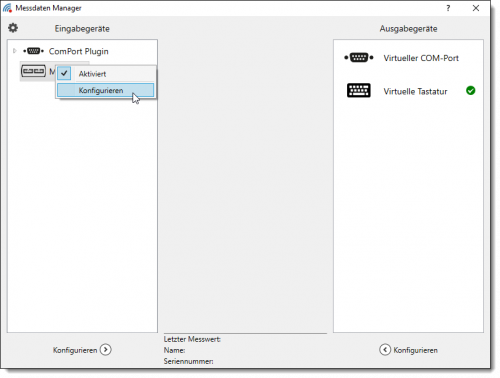

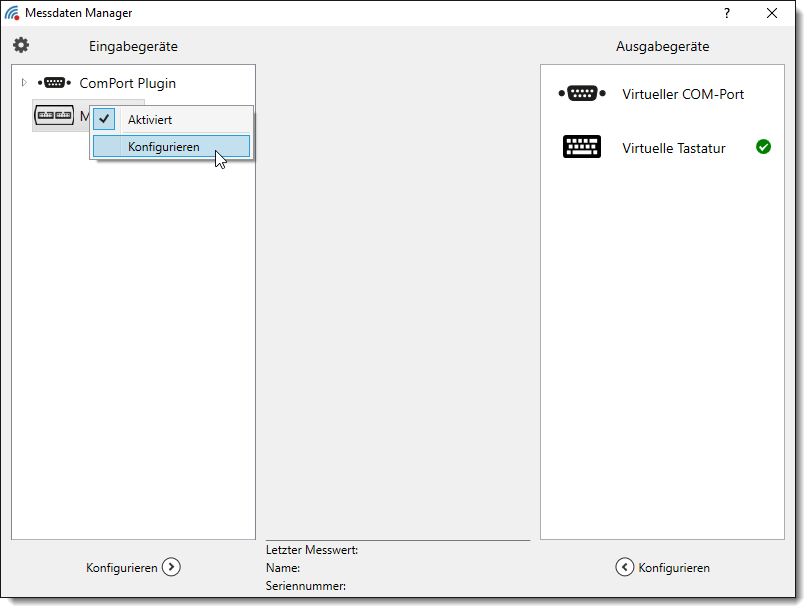

Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.

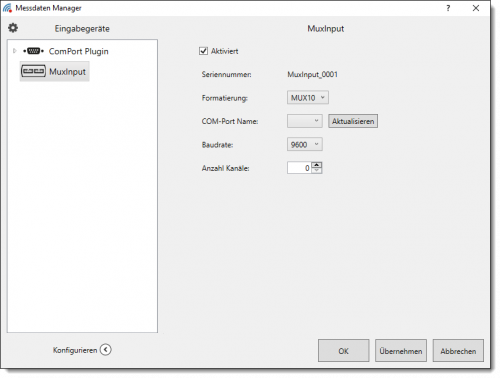

Im Konfigurationsfenster können Sie die Interface-Box mittels Check-Box Aktiviert deaktivieren oder aktivieren.

Im Auswahlfeld Formatierung können Sie zwischen den Protokollen MUX10 und MUX50 wählen.

Im Auswahlfeld COM-Port Name können Sie den COM-Port auswählen, an dem die Interface-Box angeschlossen ist. Klicken sie auf Aktualisieren falls die aufgeführten COM-Ports nicht den aktuellen entsprechen.

Im Auswahlfeld Baudrate wählen Sie die Baudrate der MUX-Box aus.

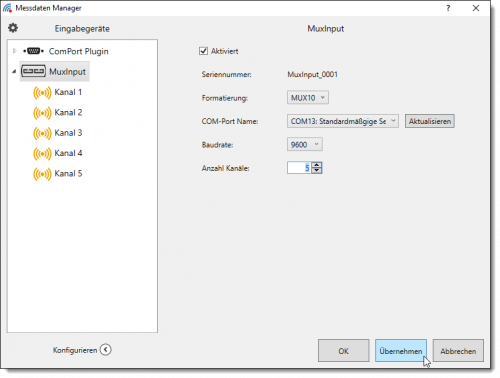

Geben Sie im Eingabefeld Kanäle die Anzahl der angeschlossenen Messmittel an. Nach dem die Einstellungen bestätigt wurden, wird automatisch eine entsprechende Anzahl Messmittel-Kanälen in der Liste der Eingabegeräte hinzugefügt.

Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.

Im Folgenden wird beschrieben, wie Sie ein MUX-Messmittel konfigurieren.

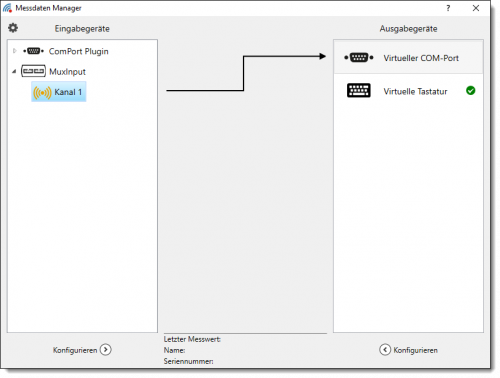

Um das Messmittel zu konfigurieren, wählen Sie dieses per Maus aus der Liste aus.

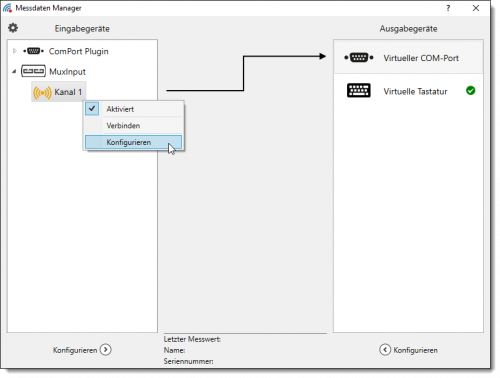

Klicken Sie auf die Schaltfläche Konfigurieren unterhalb der Liste, um das Konfigurationsfenster zu öffnen. Alternativ können Sie mit der rechten Maustaste das Kontextmenü öffnen und den Menüeintrag Konfigurieren auswählen.

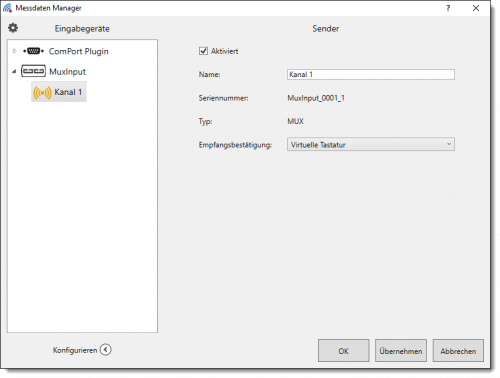

In dem Konfigurationsfenster können Sie den Kanal durch einen Klick auf die Check-Box Aktiviert deaktivieren oder aktivieren.

Im Eingabefeld Name können Sie eine Bezeichnung für das Messmittel eingeben. Diese wird dann in der Liste der Eingabegeräte angezeigt. Bei mehreren Messmitteln erhöht dies die Übersichtlichkeit der Liste.

Als weitere Information werden Ihnen die Seriennummer und der Typ des Senders angezeigt. Diese Einstellungen können Sie nicht ändern.

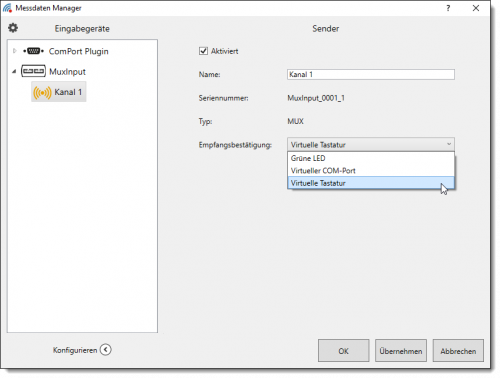

Im Auswahlfeld Empfangsbestätigung geben Sie an, von welchem Ausgabegerät Sie die Empfangsbestätigung für Ihren Messwert erwarten. Wenn Sie den Listeneintrag grüne LED auswählen, wird nach der Verarbeitung des Messwertes die grüne LED am Sender eingeschaltet. Bei Auswahl des Listeneintrags Virtueller COM-Port oder Virtuelle Tastatur, wird die Bestätigung vom ausgewählten Ausgabegerät übernommen und die entsprechenden LEDs werden eingeschaltet.

Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Mit einem Klick auf die Schaltfläche OK werden die Daten übernommen und das Einstellungsfenster geschlossen. Durch einen Klick auf die Schaltfläche Abbrechen, wird das Einstellungsfenster geschlossen und die Änderungen werden nicht übernommen.
