infra CONVERT​ | Auf einen Blick


Die führende Software zur zeichnungsbasierten Prüfplanung.

infra CONVERT übernimmt für Sie einen großen Teil der Arbeit bei der zeichnungsbasierten Prüfplanung.

Erstellen Sie automatisiert, und damit schnell und sicher, Prüfpläne aus technischen Zeichnungen, zum Beispiel für die Erstbemusterung oder die statistische Prozesskontrolle.

Jetzt kostenlos testen ›



Diese Partner aus den Bereichen CAQ, MES, SPC und PLM setzen auf infra CONVERT als Prüfplanungslösung.



Zeichnung laden

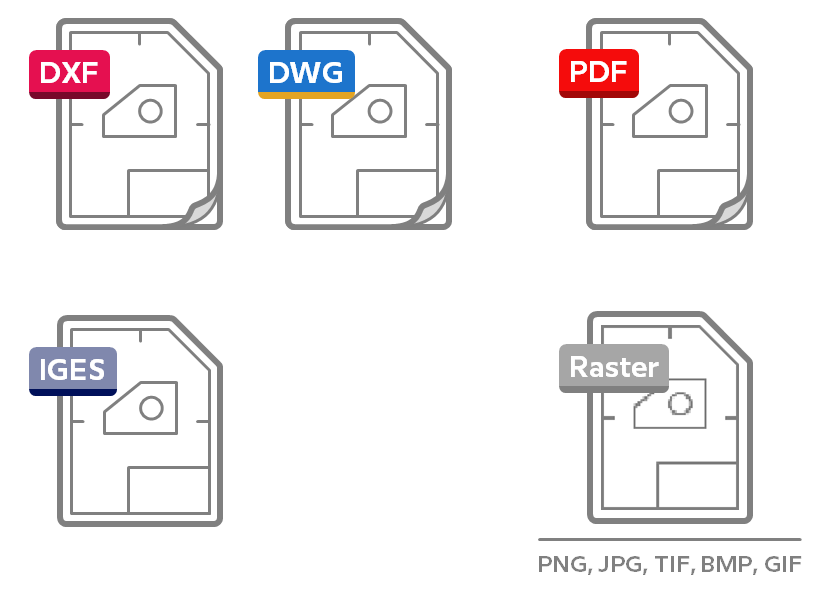

Laden Sie Zeichnungen in allen gängigen Austauschformaten und stellen Sie sie zu mehrseitigen, versionierten Projekten zusammen.

DXF, DWG, IGES

Die CAD-Austauschformate DXF, DWG und IGES sind am besten für das automatisierte Stempeln geeignet. Sie können ein- und mehrseitige DXF- und DWG-Dateien laden (Modell- und Papierbereich).

PDF

Sie können ein- und mehrseitige PDF-Dateien laden und zeichencodierten Text automatisiert stempeln.


Stempeln

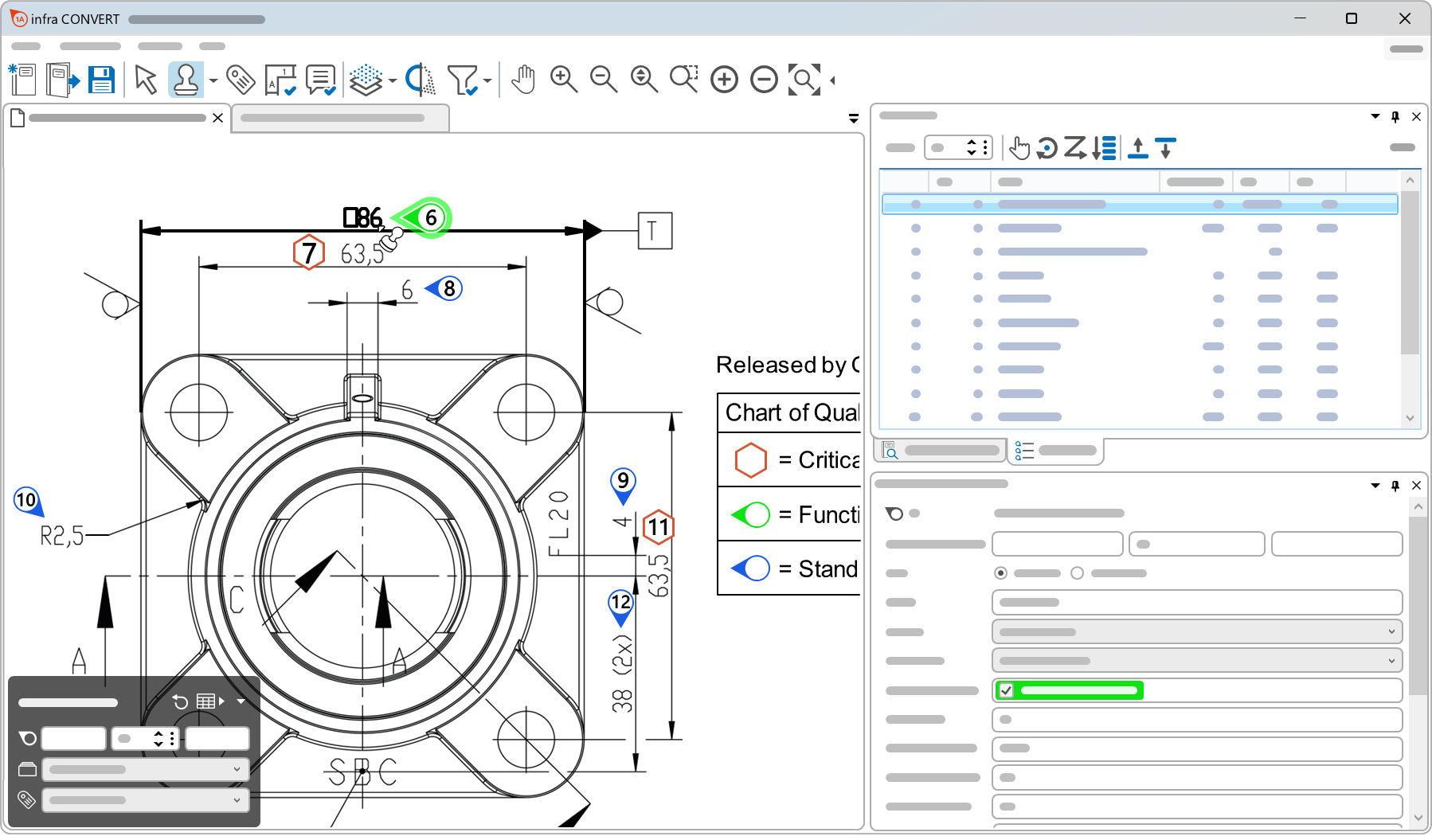

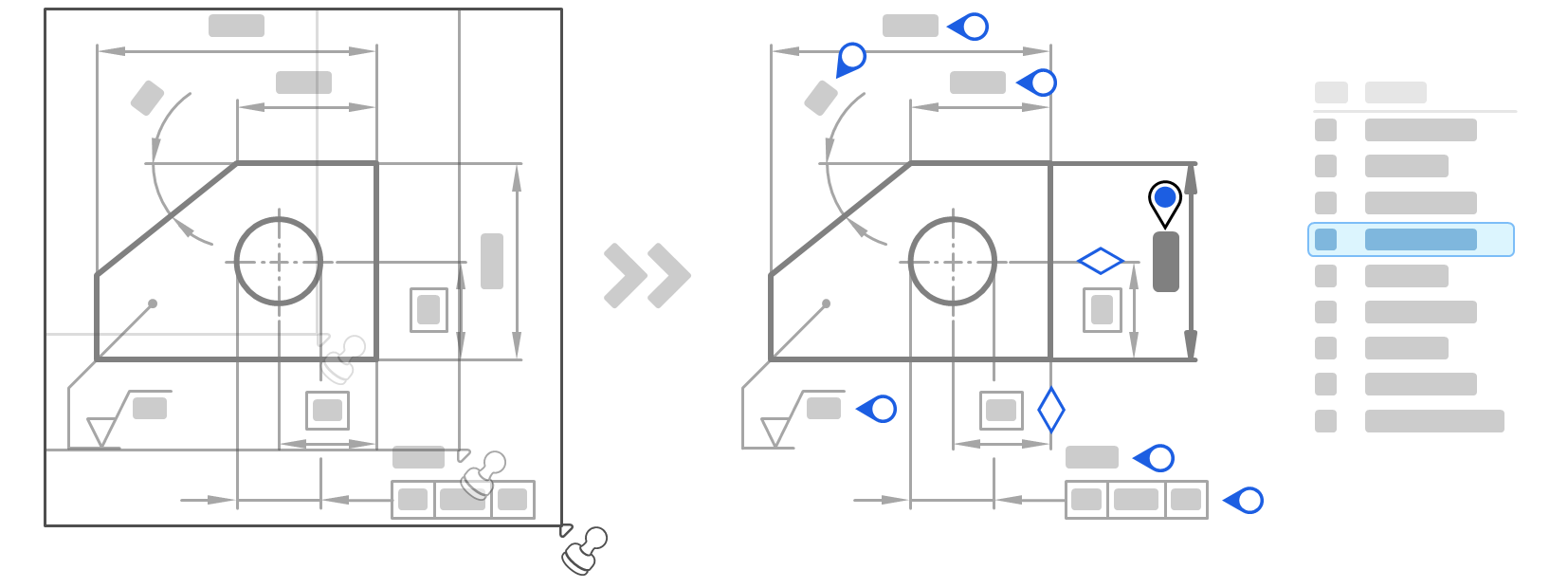

Lassen Sie infra CONVERT die Prüfmerkmale automatisch aus den Zeichnungseinträgen erstellen und mit Stempeln in der Zeichnung verknüpfen. Nutzen Sie hinterlegte Toleranztabellen, Zusatzfunktionen, wie das Stempeln mit Vorgabe, das Definieren der Feldeinteilung und das Ausblenden bereits gestempelter Zeichnungseinträge. Zahlreiche Anpassungsmöglichkeiten für die Merkmalinterpretation stehen zur Verfügung.


Prüfplan vorbereiten

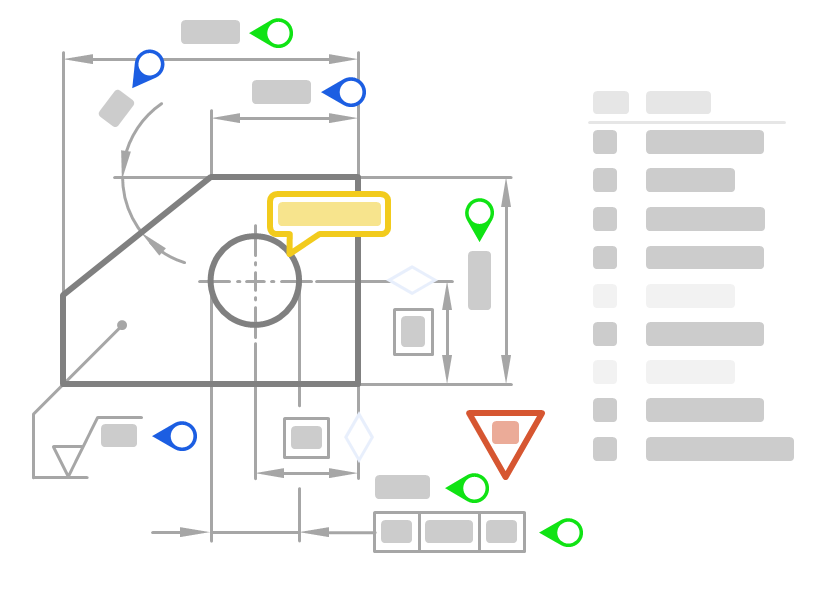

Strukturieren Sie den Prüfplan nach den Erfordernissen des Prüfprozesses. Nutzen Sie zum Beispiel Merkmalkennzeichnungen, Stempelformen und -farben, Nummerier-, Sortier- und Filterfunktionen.

Fügen Sie neben Stempeln weitere Informationen als Anmerkungen direkt auf dem Zeichnungsblatt ein.

Vorlagen gemeinsam nutzen

Ob im einzelnen Unternehmen oder bei standortübergreifender Nutzung im Konzern: Hinterlegen Sie Vorlagen zentral, um überall auf einer gemeinsamen Datenbasis zu arbeiten.


Prüfplan exportieren

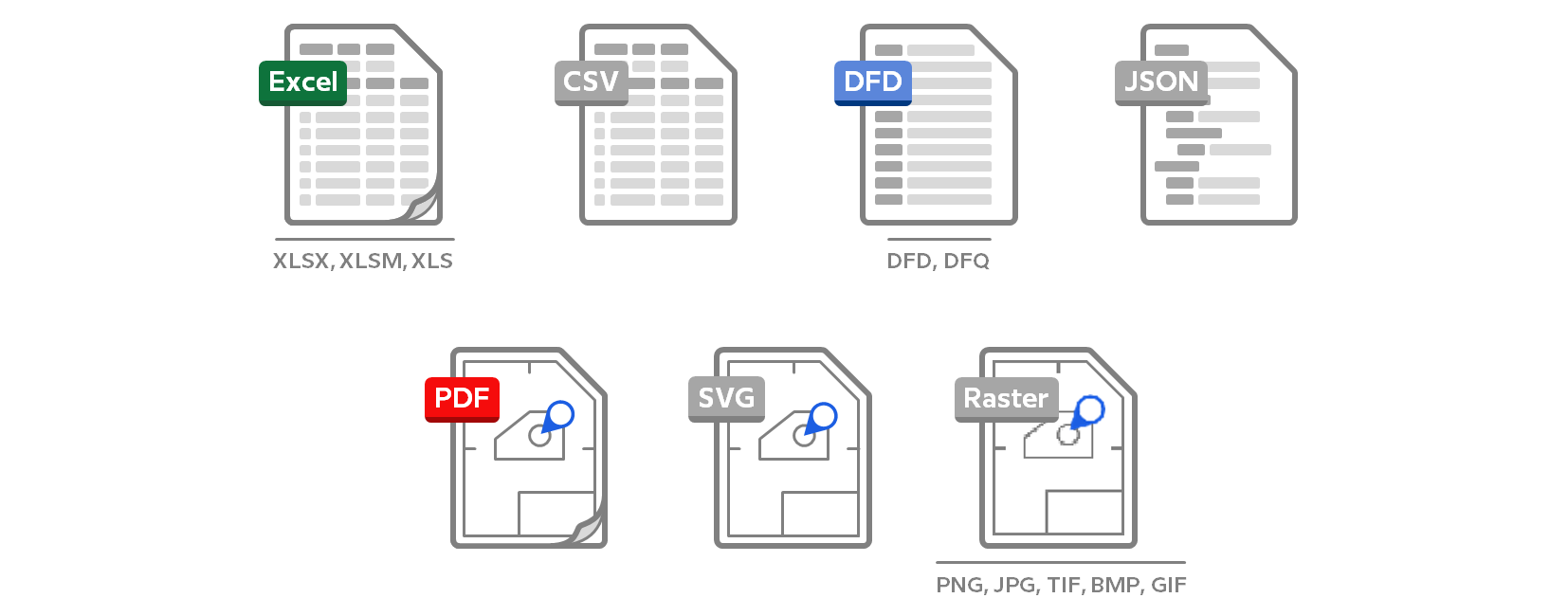

Übergeben Sie die Prüfplandaten an Ihr CAQ-/MES-System (CSV, DFD/DFQ, JSON) oder als Direktexport in einen Excel-Prüfbericht.


Prüfplan versionieren

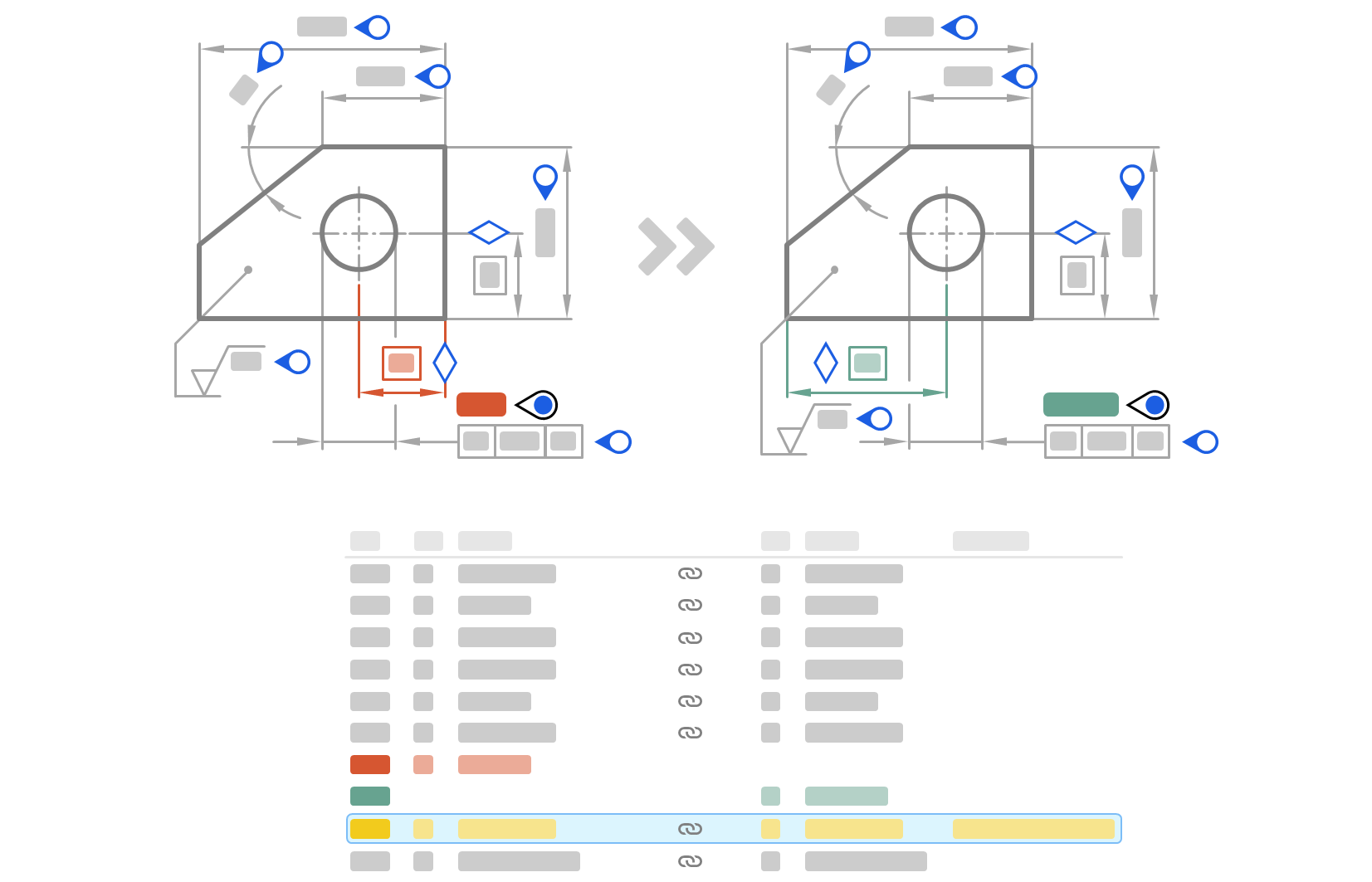

Erstellen Sie bei einer Zeichnungsänderung eine neue Version des Prüfplans in nur wenigen Schritten. Betrachten Sie die Zeichnungsstände in der direkten Gegenüberstellung; inhaltliche Änderungen können farblich hervorgehoben werden. Lassen Sie infra CONVERT die Merkmale automatisch wiederfinden und übertragen. Auch verschobene Zeichnungsansichten können Sie automatisch miteinander vergleichen. Verknüpfen Sie Merkmale bei geänderten oder verschobenen Zeichnungseinträgen mit einem Klick. Verfolgen Sie Merkmaländerungen in der Vergleichsliste.


Die Vorteile in der Übersicht

Referenzen

Über 20 Jahre Erfahrung am Markt


Anbindung an zahlreiche CAQ-/MES-Systeme


Arbeitsplätze/Lizenzierung

Einsatz an beliebig vielen Rechnern in einem gemeinsamen Netzwerk, auch standortübergreifend. Gleichzeitiges Arbeiten an so vielen Plätzen, wie Lizenzplätze erworben wurden ⓘ¹


Import

Zeichnungsdateien (Formate): DXF, DWG | IGES ⓘ² | PDF | PNG, JPG, TIF, BMP, GIF


Stempelung

Prüfmerkmale automatisiert erfassen ⓘ³, mit Stempel versehen und zu einem Prüfplan zusammenstellen


Unterstützung von ISO GPS (ISO 8015) und Teilen von ASME Y14.5


Allgemeintoleranzen aus hinterlegten Toleranztabellen beziehen


Gestempelte Zeichnungselemente ausblenden zum schnellen Auffinden noch ungestempelter Zeichnungseinträge


Export

Prüfplan/Prüfbericht (Formate): XLSX, XLSM, XLS ⓘ⁴ | CSV | DFD/DFQ ⓘ⁵ | JSON ⓘ⁶


Zeichnungs-/Stempelansichten (Formate): PDF | SVG | PNG, JPG, TIF, BMP, GIF ⓘ⁷


Prüfplanversionierung

Beliebig viele Prüfpläne in einem Projekt mithilfe des grafischen Zeichnungsvergleichs versionieren


Merkmale durch automatischen oder visuellen Vergleich von Quell- und Ziel-Zeichnungsblatt in die neue Prüfplanversion übertragen


Veränderungen zwischen zwei Versionen eines Zeichnungsblatts farblich hervorheben (Rot-Grün-Vergleich)


Weitere Funktionen

Merkmale nach Eigenschaften filtern zum Erstellen spezifischer Prüfpläne


Anmerkungen mit Text, Bild und verschiedenen Rahmenformen in die Zeichnung einfügen


Zeichnungsebenen ein- und ausblenden


Anpassung

Merkmalerkennung und Merkmalbeschreibung nach individuellen Bedürfnissen anpassen


Stempelform, -farbe und -größe für verschiedene Kategorien anpassen


Eigene Kennzeichnungen definieren, um Merkmalen Prüfvorgaben zuzuweisen, wie Prüfverfahren und -intensität


Projektvorlagen erstellen zum Bereitstellen vorkonfigurierter Projekte, unter anderem für verschiedene Prüfszenarien


Konfigurationen und Vorlagen zentral für das gesamte Unternehmen bereitstellen


Sprachen

Deutsch | Englisch ⓘ⁸
Französisch | Italienisch | Spanisch | Chinesisch | Tschechisch | Bulgarisch


Kompatibilität mit infra - CONVERT

infra CONVERT ist vollständig kompatibel mit den Projekten, die mit dem Vorgängerprodukt infra - CONVERT erstellt wurden. Zögern Sie nicht, jetzt zu wechseln. Profitieren Sie von den Vorteilen:

 Keine Beschränkung auf ein Zeichnungsblatt
 Einfache, rückverfolgbare Prüfplanversionierung
 Bessere Merkmalerkennung
 PDF-Zeichnungen automatisiert stempeln
 Aktuelles DXF/DWG-Format laden
 Präzise Darstellung
 Intuitive Bedienung
 Einfacher Excel-Export in Ihre Prüfberichte
 Kontinuierliche Weiterentwicklung
 Softwarebasierte Lizenzierung


Anmerkungen
  1. Eine genaue Beschreibung der Lizenzbedingungen finden Sie in der Preisliste, verfügbar auf der Website unter Service > Download > Dokumente.
  2. Zum Laden von IGES-Dateien (*.iges, *.igs, *.ig2) ist das Zusatzmodul ›IGES‹ erforderlich.
  3. Die Eignung für das automatische Stempeln ist abhängig vom Zeichnungsdatenformat und seinem Aufbau. Nicht textzeichencodierte Inhalte, zum Beispiel in Rastergrafiken wie PNG, können mit dem Schnelleingabedialog erfasst werden.
  4. Excel-Prüfberichtsvorlagen werden für verschiedene Freigabeverfahren und Stichprobenumfänge mitgeliefert. Eigene Vorlagen können schnell und einfach selbst erstellt werden.
  5. Q-DAS A​S​C​I​I Transferformat (*.dfd, *.dfq)
  6. Das JSON-Format ist vorgesehen für den Datentransfer zu CAQ- und MES-Systemen.
  7. Es können gestempelte Zeichnungsblätter sowie Stempelansichten als Rastergrafiken exportiert werden.
  8. Die Dokumentation ist auf Deutsch und Englisch verfügbar.
