Einleitung

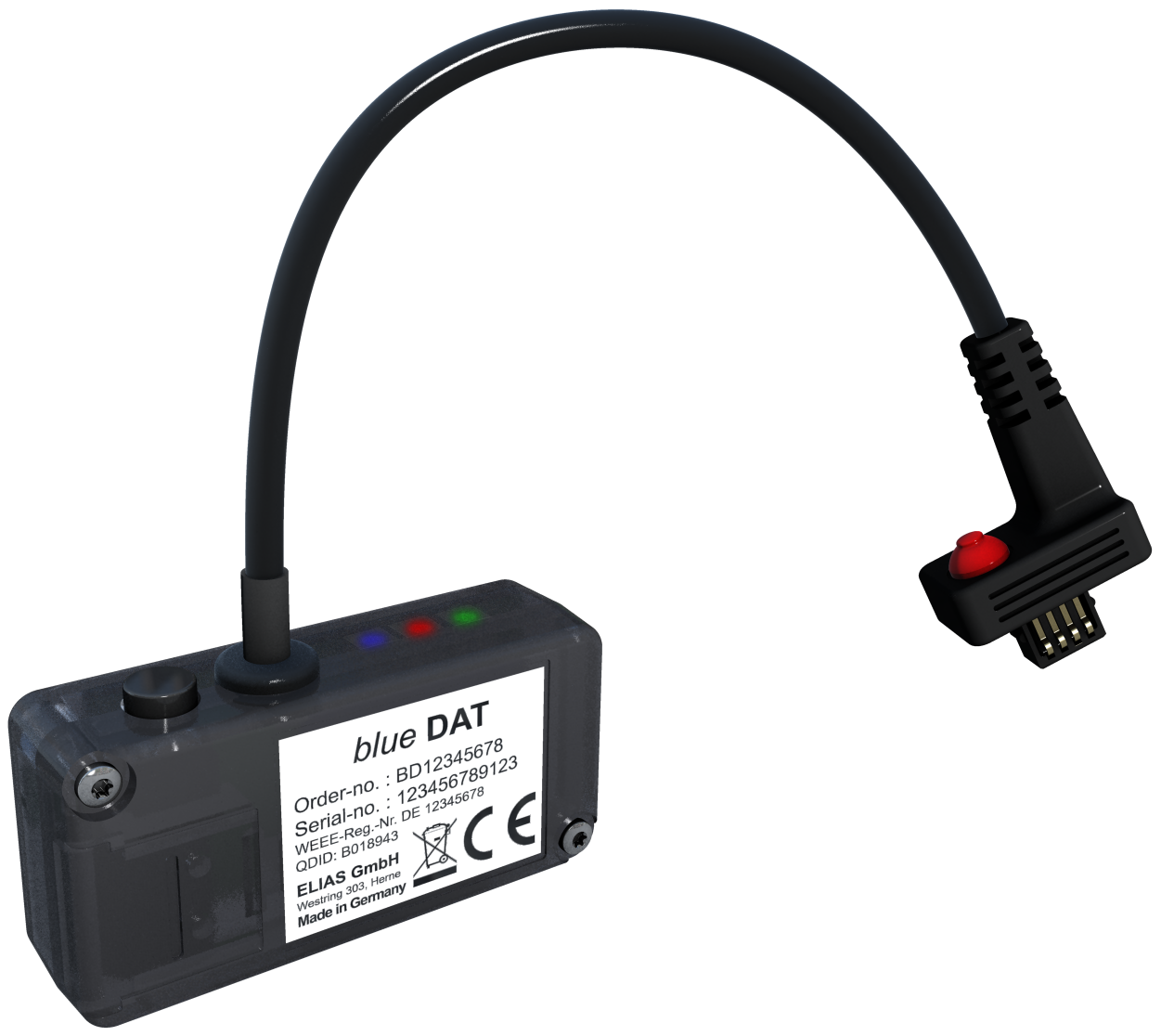

Sender des blue DAT-Systems sind für alle gängigen digitalen Messmittel verfügbar. Da die unterschiedlichen Messgerätehersteller unterschiedliche Anschlüsse verwenden, werden die Sender mit dem passenden Anschlussadapter konfektioniert.
Das neue blue DAT-System ermöglicht aufgrund seines kompakten Empfängers den Einsatz im Bereich mobiler Messplätze, z. B. in Verbindung mit Tablets und Notebooks. Im Vergleich zu infra DAT bietet das neue blue DAT-System eine deutlich höhere Batterielaufzeit sowie eine deutlich höhere Datenübertragungsrate.
Da jeder Sender eine eindeutige Identifikationnummer (ID) mit sendet, können Messmittel einfach überwacht und die übertragenen Daten jederzeit rückverfolgt werden. Der Empfang der Daten wird dem Nutzer durch eine optische Rückmeldung mittels LEDs am Sender angezeigt.
Es können beliebig viele digitale Handmessmittel mit einem Messplatz verknüpft werden. Durch den übertragungssicheren Bluetooth® Smart Standard wird sichergestellt, dass beliebig viele Messplätze nebeneinander betrieben werden können. Die Software mdm - TOOL erleichtert die schnelle und einfache Zuordnung der Messmittel zu den Messplätzen.
Je nach Anwendungsfall und Umgebungsbedingungen, können Daten per Funksignal bis zu 10 m weit übertragen werden.
Um Daten zu Ihrem PC übertragen zu können, benötigen Sie einen blue DAT-Empfänger sowie unsere Messdaten Manager Software, die Sie gemeinsam mit dem Empfänger erhalten. Alternativ können Sie diese Software von unserer Internetseite unter folgendem Link herunterladen:
https://www.elias-gmbh.de/de/service/download#mdm
Lesen Sie sich diese Seite sorgfältig durch. Die Nichtbeachtung kann zum Garantieverlust führen!
Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung erfordert das Beachten aller veröffentlichten Informationen zu diesem Produkt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet der Hersteller nicht. Beachten Sie die für den Einsatzbereich geltenden gesetzlichen und anderweitigen Vorschriften und Richtlinien.
Einsetzen der Batterie
Zum Einsetzen der Batterie öffnen Sie das Batteriefach des Senders. Achten Sie beim Einsetzen der Batterie auf die richtige Polung. Danach verschließen Sie das Batteriefach wieder.
Technische Daten
| Sendefrequenzbereich | 2,4 GHz |
|---|---|
| Technologie | Bluetooth® Smart |
| Qualified Design ID (BlueGiga BLE112) | B018943 |
| Batterien für Sender | 1 x CR 1/3N (3 V) |
| Temperaturbereich | +10 °C … +35 °C |
| Relative Luftfeuchtigkeit (nicht kondensierend) | 30 % … 90 % |
| Schutzklasse | IP40 |
| Übertragungsreichweite (je nach Umgebungsbedingungen) | ca. 10 m |
| Abmessungen L x B x H | 52 mm x 26 mm x 16 mm |
Konformitätserklärung:
Dieses Produkt entspricht den Richtlinien 2014/53/EU (RED)
und 2011/65/EU, 2015/863/EU(RoHS). Die zugehörige Konformitätserklärung
kann unter info@elias-gmbh.de angefordert werden.
