Beschrieben werden Exporteinstellungen für das CAD-System »CATIA V5« ab Version R24. Mit den empfohlenen Einstellungen stellen Sie sicher, dass die Zeichnungsdatei von infra CONVERT bestmöglich gelesen werden kann.

Grundsätzlich ist zu beachten, dass Schriftarten bei der Weiterverarbeitung von Zeichnungsdateien in einem Austauschformat, wie DXF, DWG oder PDF, auf dem jeweiligen PC installiert sein müssen.
 Siehe Umgang mit fehlenden Schriftarten

Sollte ein Exportergebnis trotz der Konfigurationsempfehlungen nicht zufriedenstellend sein, unterstützen wir Sie gerne direkt.

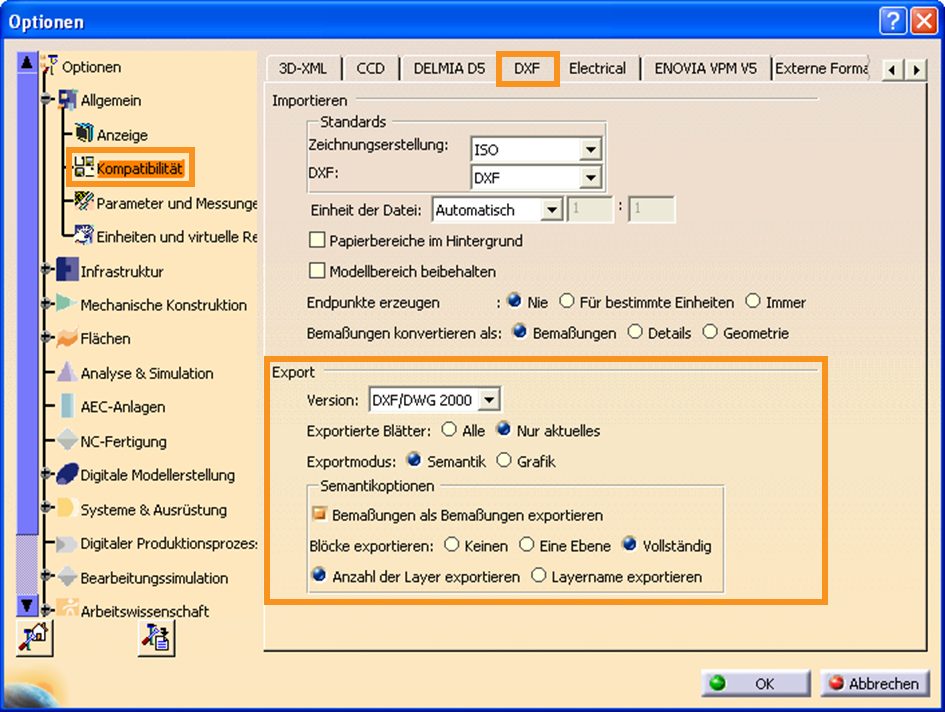

Dokumentation des Herstellers zum DXF-/DWG-Export: Installation and Setup > Administrate > 3DEXPERIENCE Platform > Native Apps User Preferences > General > Compatibility > DXF2D.

Empfohlene Konfigurationen:

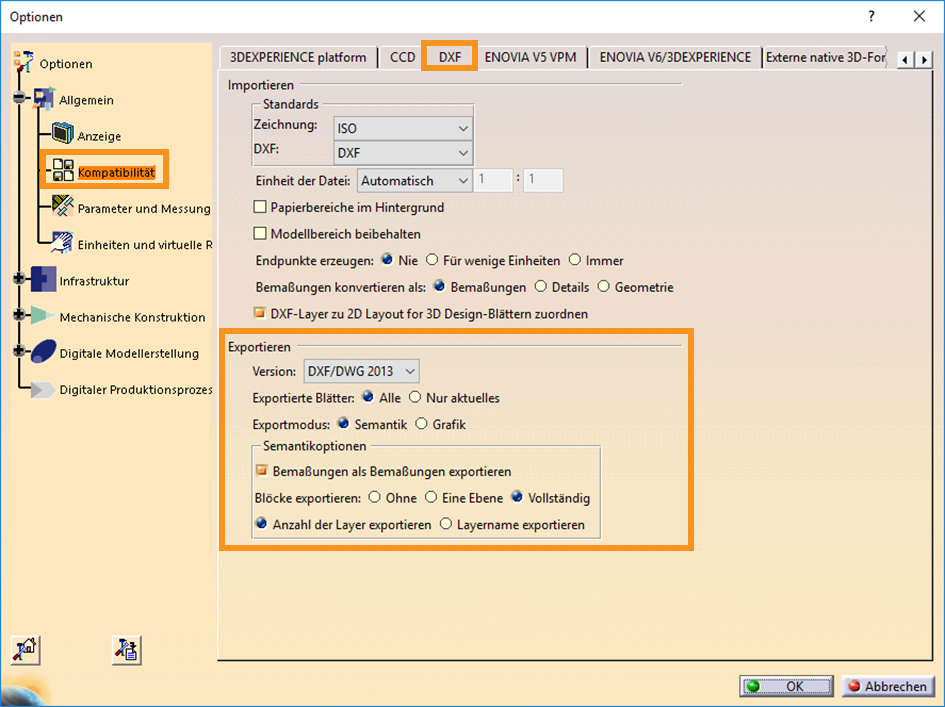

Dokumentation des Herstellers zum DXF-/DWG-Export: Installation and Setup > Administrate > 3DEXPERIENCE Platform > Native Apps User Preferences > General > Compatibility > DXF2D.

Empfohlene Konfigurationen:

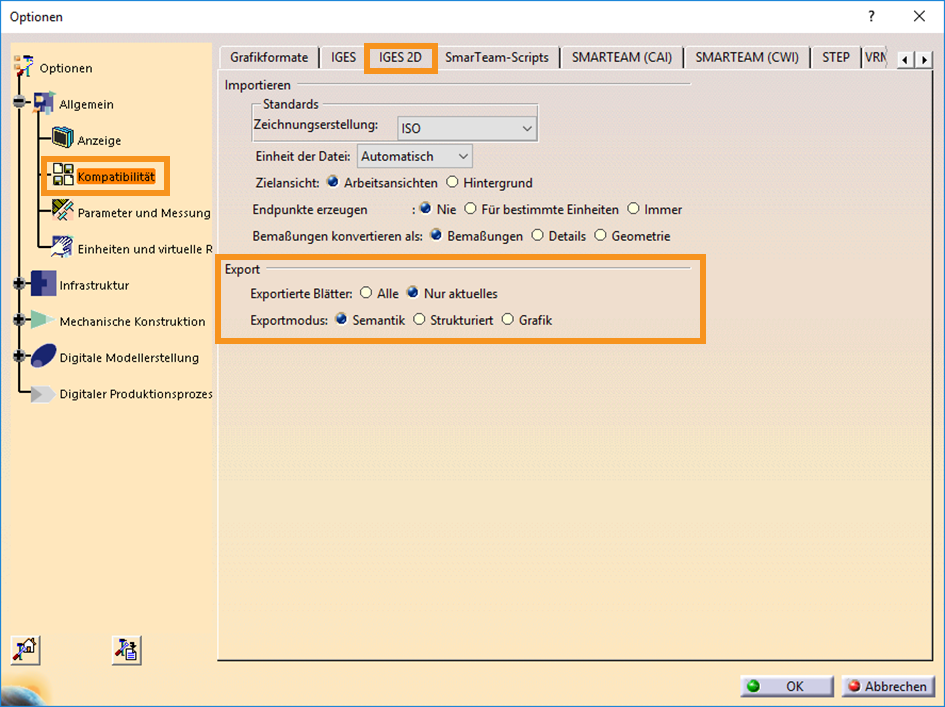

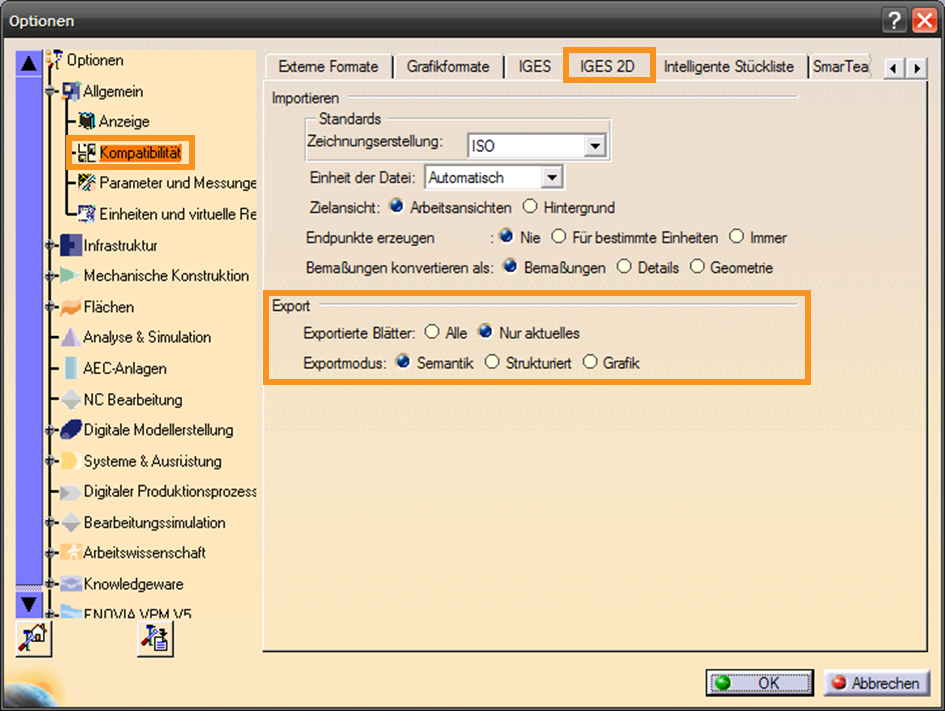

	Exportoptionen	Tools > Optionen > Allgemein > Kompatibilität > IGES 2D > Exportieren └ Exportierte Blätter: Nur aktuelles └ Exportmodus: Semantik Version R19:    Version R28:

Dokumentation des Herstellers zum PDF-Export: User Assistance R2018x > 3DEXPERIENCE Advanced Services > Native Apps Common Services > Printing > Print Concepts > About Drawing Representations.

Empfohlene Konfigurationen:

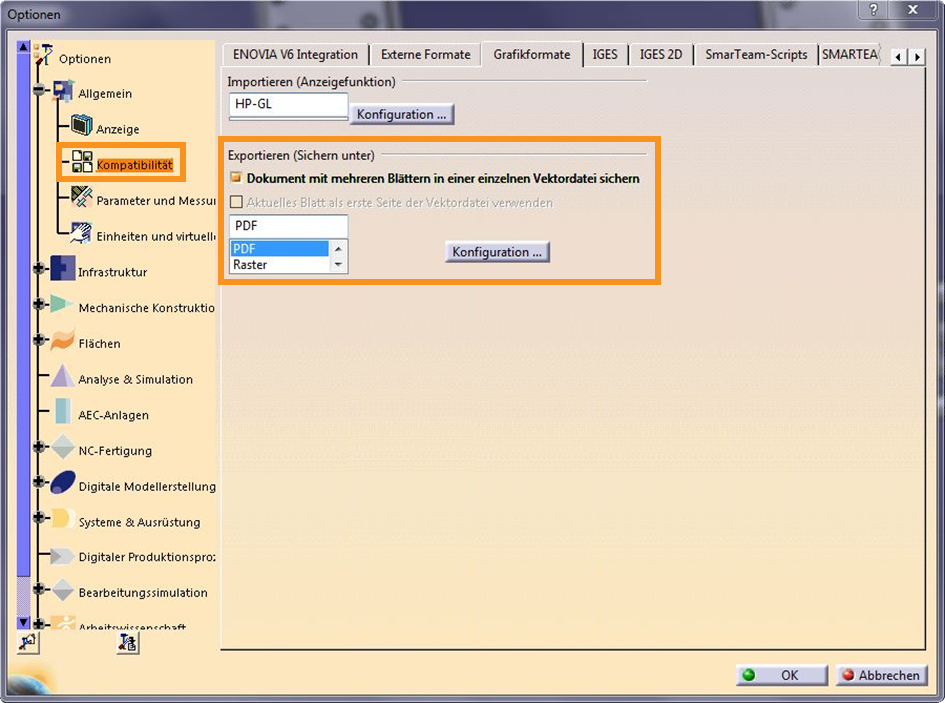

	Exportoptionen	Tools > Optionen > Allgemein > Kompatibilität > Grafikformate > Exportieren (Sichern unter) └ Dokument mit mehreren Blättern in einer einzelnen Vektordatei sichern: Ja └ (Typ:) PDF Version R22:
	Erweiterte Konfiguration	… > Konfiguration > Textwiedergabe └ Alle Schriftarten diskretisieren: Nein └ Beim Einbetten immer Teilmenge von TrueType- und OpenType-Schriftarten erstellen: Ja └ Schriftartersatz (je Schriftart): Nicht ersetzt oder Ersetzt
