Beschrieben werden Exporteinstellungen für das CAD-System „Solid Edge“ ab Version 2019. Mit den empfohlenen Einstellungen stellen Sie sicher, dass die Zeichnungsdatei von infra CONVERT bestmöglich gelesen werden kann.

Grundsätzlich ist zu beachten, dass Schriftarten bei der Weiterverarbeitung von Zeichnungsdateien in einem Austauschformat, wie DXF, DWG oder PDF, auf dem jeweiligen PC installiert sein müssen.
 Siehe Umgang mit fehlenden Schriftarten

Sollte ein Exportergebnis trotz der Konfigurationsempfehlungen nicht zufriedenstellend sein, unterstützen wir Sie gerne direkt.

Dokumentation des Herstellers zum DXF-/DWG-Export: Siemens-Dokumentation: DXF/DWG-Export.

Empfohlene Konfigurationen:

	Solid Edge-AutoCAD-Übersetzungsassistent	Speichern unter > Als übersetzt speichern > Autocad©-Dokumente (*.dxf)/(*.dwg) (Dateityp) > Optionen. └ Dateiversion: AutoCAD 2013 Version 2019:
	Blattoptionen	Speichern unter > Als übersetzt speichern > Autocad©-Dokumente (*.dxf)/(*.dwg) (Dateityp) > Optionen > Weiter (Schritt 2 von 7). └ Alle Blätter in einzelne Dateien: Ja Version 2019
	Schriftarten	Speichern unter > Als übersetzt speichern > Autocad©-Dokumente (*.dxf)/(*.dwg) (Dateityp) > Optionen > Weiter (Schritt 5 von 7). └ Abhängigkeit von Schriftarten entfernen: Nein Version 2019:

Dokumentation des Herstellers zum IGES-Export: Siemens-Dokumentation: IGES-Export.

Empfohlene Konfigurationen:

	IGES-Exportassistent	Speichern unter > Als übersetzt speichern > Autocad©-Dokumente (*.iges;*.igs) (Dateityp) > Speichern. Bisher sind keine Standardeinstellungen bekannt, die gesetzt werden sollten.

Dokumentation des Herstellers zum PDF-Export: Siemens-Dokumentation: DXF/DWG-Export.

Empfohlene Konfigurationen:

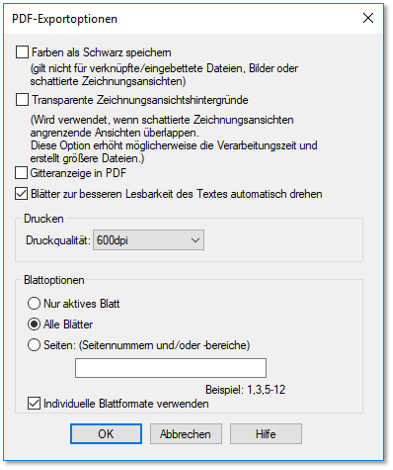

	PDF-Exportassistent	Speichern unter > Als übersetzt speichern > Adobe Acrobat-Dokumente (Dateityp) > Optionen └ Farben als Schwarz speichern: Nein └ Transparente Zeichnungsansichshintergünde: Nein └ Gitteranzeige in PDF: Nein └ Druckqualität: 600dpi └ Blattoptionen: Alle Blätter Version 2019:
