ZWCAD 2020
Diese Anleitung beschreibt den Export von Zeichnungsdateien im DWG- und DXF-Format (→Zeichnungsdatenformat) aus dem CAD-System ZWCAD 2020 heraus. Der Export im IGES-Format wird von „ZWCAD 2020“ nicht unterstützt. Mit den empfohlenen Einstellungen stellen Sie sicher, dass die Zeichnungsdatei von infra CONVERT bestmöglich gelesen werden kann.
DWG-Export
| Schritt | Aktion/Ergebnis | |
|---|---|---|

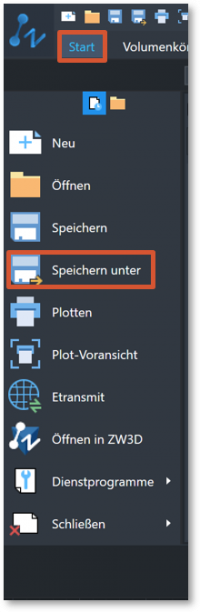

| 1 | Menü „Zeichnung speichern unter“ öffnen | Klicken Sie auf Datei und anschließend auf Speichern unter. Es öffnet sich das Dialogfenster „Zeichnung speichern als“. |

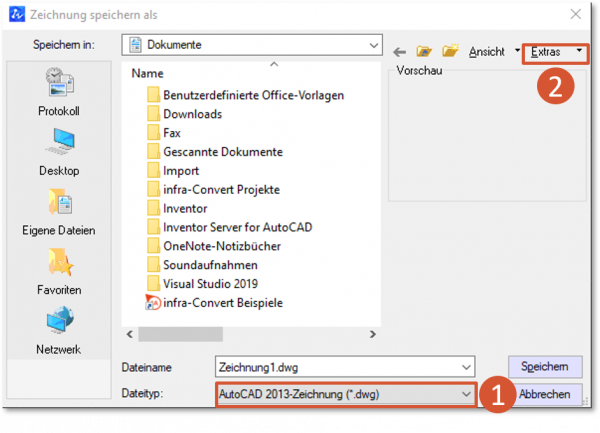

| 2 | Exportoptionen anpassen | 1) Wählen Sie als Dateityp AutoCAD 2013-Zeichnung(*.dwg) aus. |

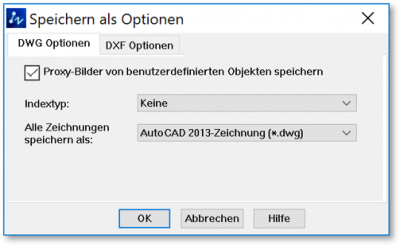

2) Stellen Sie sicher, dass die Optionen unter Extras > Optionen auf der Registerkarte „DWG-Optionen“ wie folgt gesetzt sind und bestätigen Sie mit OK. |
||
| 3 | Zeichnung exportieren | Wählen Sie im Fenster „Zeichnung speichern unter“ das Zielverzeichnis aus und geben Sie den gewünschten Dateinamen ein. Klicken dann auf Speichern. |
DXF-Export
| Schritt | Aktion/Ergebnis | |
|---|---|---|
| 1 | Menü „Zeichnung speichern unter“ öffnen | Klicken Sie auf Datei und anschließend auf Speichern unter Es öffnet sich das Dialogfenster „Zeichnung speichern unter“. |
| 2 | Exportoptionen anpassen | 1) Wählen Sie als Dateityp AutoCAD 2013 DXF (*.dxf) aus. |

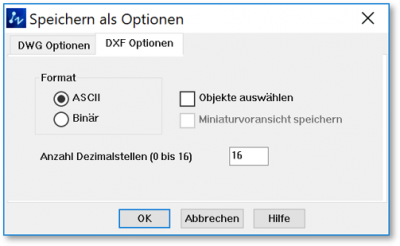

2) Stellen Sie sicher, dass die Optionen unter Extras > Optionen auf der Registerkarte „DXF-Optionen“ wie folgt gesetzt sind und bestätigen Sie mit OK. |
||
| 3 | Zeichnung exportieren | Wählen Sie im Fenster „Zeichnung speichern unter“ das Zielverzeichnis aus und geben Sie den gewünschten Dateinamen ein. Klicken dann auf Speichern. |
