Benutzerhandbuch infra CONVERT > Funktionen > Zeichnungen

Feldeinteilung definieren

Mit dieser Funktion können Sie das Raster der →Feldeinteilung definieren. Jedem Merkmal wird dann die Position auf dem Zeichnungsblatt als Wert zugeordnet. Durch erneutes Ausführen der Funktion überschreiben Sie die alte Definition.

Inhalt

• Arbeitsablauf
• Anpassung

Arbeitsablauf

Schritt		Aktion	Ergebnis
1	Funktion aufrufen	Klicken Sie in der Werkzeugleiste auf die Schaltfläche Feldeinteilung definieren ().	Links unten im Zeichnungsfenster öffnet sich das Dialogfenster »Neue Feldeinteilung definieren«.
2	Einteilung anpassen	Passen Sie die Kennzeichen für Spalten und Reihen an. Buchstaben und Zahlen (auch mehrstellig) werden mit Komma getrennt in die Felder »Spalten« und »Reihen« eingetragen. Die Reihenfolge dieser Listen kann umgekehrt werden (). Die Listen für Spalten und Reihen können getauscht werden (). Vorlagen* Vordefinitionen der Feldeinteilungen für die Formate DIN A0 bis DIN A4 können per Schaltfläche gewählt werden (, , , , ). Mit Hochformat () und Querformat () kann die Blattorientierung angepasst werden. * – gemäß DIN EN ISO 5457:2010-12 Anmerkung Manche Funktionen sind erst ab Programmversion 3.0.0 verfügbar.	Die Kennzeichen der Feldeinteilung sind definiert.

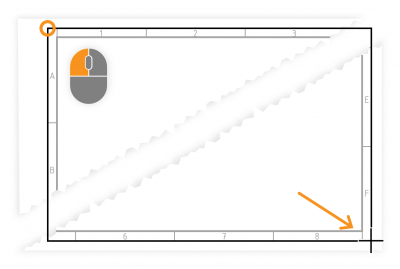

3	Einteilungsrahmen markieren	Markieren Sie den Bereich, den der Feldeinteilungsrahmen einnimmt, indem Sie einen Rahmen aufziehen.	Der Feldeinteilungsrahmen ist markiert.

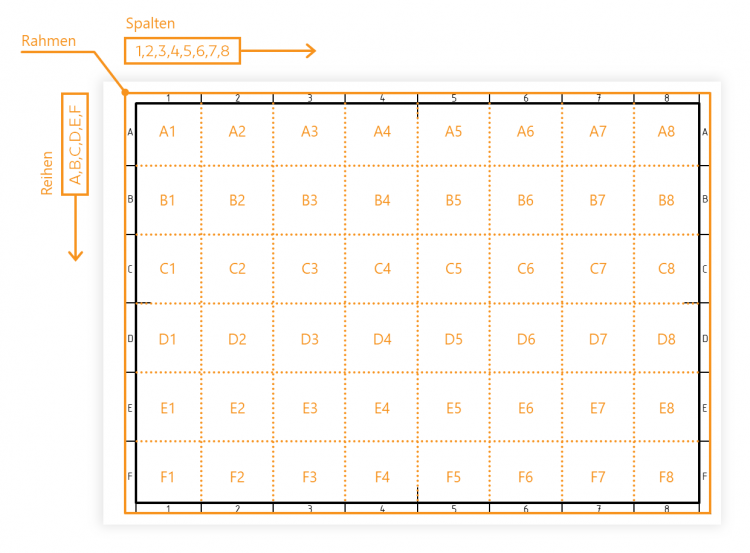

4	Eingaben bestätigen	Klicken Sie im Dialogfenster »Feldeinteilung definieren« auf die Schaltfläche Definieren, um die Eingaben zu bestätigen.	Die Feldeinteilung ist definiert (). Jedem vorhandenen und neuem Prüfmerkmal wird jetzt der Feldschlüssel zugeordnet: Siehe Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften > Eigenschaften > Feld
