Einzel-/Mehrfachmerkmale
→Merkmale werden aus Zeichnungseinträgen abgeleitet. Spezifiziert ein Zeichnungseintrag gesammelt mehrere gleichartige Geometrieelemente eines Bauteils und ist jedes dieser Geometrieelemente einzeln zu prüfen, werden aus dem Ursprungsmerkmal weitere Einzelmerkmale abgeleitet. In infra CONVERT stehen dafür drei Möglichkeiten zur Verfügung.

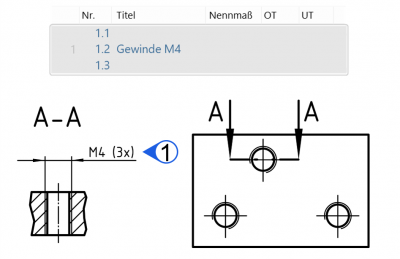

Mehrfachmerkmal
Ein Mehrfachmerkmal ist über einen Stempel, welcher die Basisnummer enthält („1“), mit dem Zeichnungseintrag verknüpft. Abhängig von seiner Eigenschaft „Anzahl Wiederholungen“ werden entsprechend viele Einzelmerkmale im Prüfplan vorgesehen („1.1“, „1.2“, „1.3“) und exportiert. Die Eigenschaften lassen sich jedoch nur übergreifend für das Mehrfachmerkmal bearbeiten.
Siehe Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften > Eigenschaften
Siehe Einstellungen > Einstellungen > Merkmale > Gruppe „Maße mit Angabe der Wiederholungen“
Dupliziertes Merkmal
Mit der Funktion Duplizieren wird die Kopie eines Merkmals mit eigenem Stempel erstellt. Die Merkmaleigenschaften können anschließend unabhängig voneinander bearbeitet werden, über die Stempelnummer bleiben die Kopien jedoch miteinander verbunden.
Siehe Funktionen > Merkmale > Duplizieren und erneut stempeln
Erneut gestempeltes Merkmal
Durch die Funktion Erneut Stempeln wird die Kopie eines Merkmals mit eigenem Stempel erstellt. Die Kopien sind vollkommen unabhängig voneinander und verhalten sich wie neu erstellte Merkmale.
Siehe Funktionen > Merkmale > Duplizieren und erneut stempeln
Klassen: Geometrische Tolerierung (Form, Richtung, Ort und Lauf)
| Klasse | Symbol/Kennzeichen | Beschreibung | Referenzen (Auswahl) | ID | |
|---|---|---|---|---|---|
| ELIAS | K2009 | ||||
| Geradheit |  | Zulässige Formabweichung einer Linie oder Gruppe von Linien von einer Referenzgeraden bzw. von Referenzgeraden. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 7 | 100 |
| Geradheit (Gestalt ⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt, siehe Beispiel. Anmerkung Verfügbar ab Programmversion 1.4.1.19 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 121 | 100 | ||
| Ebenheit |  | Zulässige Formbweichung einer Fläche von einer Referenzebene. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 • DIN EN ISO 12781-1:2011 | 8 | 101 |
| Rundheit |  | Zulässige Formabweichung einer kreisförmigen Linie oder Gruppe von kreisförmigen Linien von einem Referenzkreis bzw. von Referenzkreisen. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 • DIN EN ISO 12781-1:2011 | 9 | 102 |
| Zylindrizität |  | Zulässige Formabweichung einer Zylinderfläche von einem Referenzzylinder. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 • DIN EN ISO 12180-1:2011 | 10 | 103 |
| Linienprofil |  | Zulässige Abweichung einer Profillinie oder Gruppe von Profillinien von einem Referenzlinienprofil bzw. von Referenzlinienprofilen. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 • DIN EN ISO 1660:2013 | 11 | 104 |
| Flächenprofil |  | Zulässige Abweichung einer Profilfläche von einem Referenzflächenprofil. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 • DIN EN ISO 1660:2013 | 12 | 105 |
| Parallelität |  | Zulässige Richtungsabweichung einer Linie, Gruppe von Linien oder Ebene von einer bzw. mehereren parallel dazu orientierten Referenzgeraden oder -ebene/n. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 13 | 108 |
| Parallelität (Gestalt ⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt. Anmerkung Verfügbar ab Programmversion 1.4.2.1 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 122 | 108 | ||
| Rechtwinkligkeit |  | Zulässige Richtungsabweichung einer Linie, Gruppe von Linien oder Ebene von einer bzw. mehereren rechtwinklig dazu orientierten Referenzgeraden oder -ebene/n. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 14 | 107 |
| Rechwinkligkeit (Gestalt ⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt, siehe Beispiel. Anmerkung Verfügbar ab Programmversion 1.4.2.1 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 123 | 107 | ||
| Neigung |  | Zulässige Richtungsabweichung einer Linie, Gruppe von Linien oder Ebene von einer bzw. mehereren winklig (aber nicht rechtwinklig) dazu orientierten Referenzgeraden oder -ebene/n. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 15 | 106 |
| Neigung (Gestalt ⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt. Anmerkung Verfügbar ab Programmversion 1.4.2.1 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 124 | 106 | ||
| Position |  | Zulässige Ortsabweichung eines/r Punkts, Achse oder Ebene von einem/r dazu positionierten Referenzpunkt, Referenzgeraden oder -ebene. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 • DIN EN ISO 5458:1999 | 22 | 109 |
| Position (Gestalt ⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt, siehe Beispiel. Anmerkung Verfügbar ab Programmversion 1.4.2.1 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 125 | 109 | ||
| Position (Gestalt S⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt. Anmerkung Verfügbar ab Programmversion 1.4.2.1 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 126 | 109 | ||
| Konzentrizität |  | Zulässige Ortsabweichung eines Punkts von einem dazu konzentrischen Referenzpunkt. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 21 | 110 |
| Konzentrizität (Gestalt ⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt, siehe Beispiel. Anmerkung Verfügbar ab Programmversion 1.4.2.1 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 128 | 110 | ||
| Koaxialität | | Zulässige Ortsabweichung einer Geraden von einer koaxial dazu liegenden Referenzgeraden. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 89 | 114 |
| Koaxialität (Gestalt ⌀) Der Toleranzbereich hat einen kreisförmigen Querschnitt, siehe Beispiel. Anmerkung Verfügbar ab Programmversion 1.4.2.1 | • DIN EN ISO 1101:2014 • DIN EN ISO 12780-1:2014 | 127 | 110 | ||
| Symmetrie |  | Zulässige Ortsabweichung eines/r Punkts, Gruppe von Punkten, Geraden oder Ebene von einem/r bzw. mehreren symmetrisch dazu liegenden Referenzpunkt/en, Referenzgeraden oder -ebene/n. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 20 | 111 |
| Radialer Rundlauf |  | Zulässige radiale Laufabweichung einer kreisförmigen Linie oder Gruppe von kreisförmigen Linien zu einem bzw. mehereren koaxial dazu liegenden Referenzkreis/en. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 16 | 112 |
| Axialer Rundlauf | | Zulässige axiale Laufabweichung einer kreisförmigen Linie oder Gruppe von kreisförmigen Linien zu einem bzw. mehereren koaxial dazu liegenden Referenzkreis/en. Auch Planlauf genannt. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 17 | 118 |
| Radialer Gesamtrundlauf |  | Zulässige radiale Laufabweichung einer Rotationsfläche zu einer koaxial dazu liegenden Rotationsfläche. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 18 | 113 |
| Axialer Gesamtrundlauf | | Zulässige axiale Laufabweichung einer Ebene oder Rotationsfläche zu einer koaxial dazu liegenden Ebene oder Rotationsfläche. Auch Gesamtplanlauf genannt. Standardmaßeinheit Millimeter (mm) Beispiel:  | • DIN EN ISO 1101:2014 | 19 | − |
