infra CONVERT übernimmt für Sie einen großen Teil der Arbeit bei der zeichnungsbasierten Prüfplanung. Mit der Software erstellen Sie automatisiert, und damit schnell und sicher, Prüfpläne aus →Technischen Zeichnungen, z. B. für die Erstbemusterung oder die statistische Prozesskontrolle.
Egal wie viele und auf wie vielen Blättern: Lassen Sie alle Zeichnungseinträge (→Prüfmerkmale) aus 2D-CAD-Zeichnungen (DXF, DWG, IGES, PDF) automatisch erkennen und auswerten. Dank den hinterlegten Tabellen für Allgemeintoleranzen können Sie so vollständige und fehlerfreie →Prüfpläne mit nur wenigen Mausklicks erstellen.
Behalten Sie den Überblick durch eine dynamische Verknüpfung der Merkmale im Prüfplan mit den gekennzeichneten Einträgen auf der Zeichnung (→Stempel-Methode). Mittels Zeichnungsvergleich können Sie Prüfpläne und gestempelte Zeichnungen einfach an neue Zeichnungs-Versionsstände anpassen – ohne diese von Grund auf neu erstellen zu müssen.
Exportieren Sie anschließend die Prüfpläne in Ihre Prüfberichtsanwendung. Alle gängigen CAQ-Softwaresysteme (→CAQ/MES) bieten eine integrierte Schnittstelle zu infra CONVERT, sodass Sie aus Ihrem CAQ-System heraus die Zeichnung bearbeiten und den Prüfplan automatisch übernehmen können.

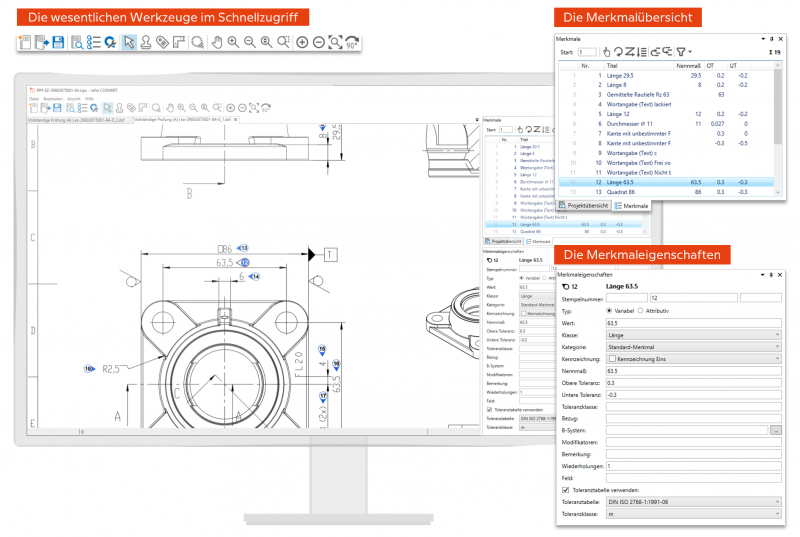

Eine intuitiv verständliche und auf die Aufgaben abgestimmte Benutzeroberfläche reduzieren den Schulungsaufwand auf ein Minimum:
Durch zahlreiche Einstellungsoptionen können Sie infra CONVERT an Ihre firmen- und kundenspezifischen Bedürfnisse anpassen, z. B. die Gestalt der Stempel oder von Normen abweichende Zeichnungseintragungen.
Die Funktionsumfänge Basis und Pro
Die Software kann mit verschiedenen Funktionsumfängen erworben werden. Sie können zwischen der Basisversion und der Pro-Version wählen. Das Modul „IGES“ wird als Zusatz für die Basis- und die Pro-Version angeboten. Die wesentlichen Unterschiede in den Funktionsumfängen zeigt die folgende Gegenüberstellung.
| infra CONVERT Basis | infra CONVERT Pro | |
|---|---|---|
| Allgemein | ||
| Sprachen Benutzeroberfläche | Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch | |
| Sprachen Produktdokumentation/Hilfe | Deutsch, Englisch | |
| Mit Vorgängerversionen von infra - CONVERT (bis Versionsendstand 11) erstellte Projekte laden | Ohne Einschränkungen möglich | |
| Qualität der Darstellung | Einfaches Rendering der Zeichnungsblätter | Rendering der Zeichnungsblätter mit Kantenglättung (Antialiasing) |
| Dateiformate | ||
| 2D-Zeichnungsformate, die automatisch ausgelesen und mit Schnelleingabe gestempelt werden können | DXF, DWG (einseitige Dateien*) IGES*** | DXF, DWG (mehrseitige Dateien*) PDF**, IGES*** |
| * Nur Modellbereich in der Basisversion, Modell- und Papierbereich in der Pro-Version. ** Nur PDFs mit codiertem Text/eingebetteten Schriftzeichen (→Zeichnungsdatenformat). *** Nur bei Zusatzmodul „IGES“. IGES-Formate: *.IGS, *.IG2, *.IGES. |
||
| 2D-Zeichnungsformate, die mit Schnelleingabe gestempelt werden können | TIF, JPG, BMP, GIF, PNG, PDF | |
| Zeichnungsvergleich | ||
| Grafischer Zeichnungsvergleich | „Einfach“, siehe im Benutzerhandbuch hier | „Erweitert“, siehe im Benutzerhandbuch hier |
| Zeichnungsblätter gegenüberstellen (Zeichnungsvergleich) | Ansichten nicht gekoppelt | Ansichten gekoppelt |
| Merkmale automatisch übertragen (Zeichnungsvergleich) | Nur unveränderte und nicht verschobene Merkmale | Auch Merkmale mit veränderten Eigenschaften (Zusammenfügen) und verschobenen Zeichnungseintragungen |
| Merkmaländerungen nachverfolgen (Zeichnungsvergleich) | Nicht enthalten | Zurückverfolgung über Vergleichsliste |
| Weitere Funktionen | ||
| Gestempelte Zeichnungselemente ausblenden | Nicht enthalten | Blendet alle bereits gestempelten Zeichnungseinträge und Stempel aus. |
| Merkmale filtern | Nicht enthalten | Filtern der Merkmale nach Eigenschaften |
| Layer ein-/ausblenden | Nicht enthalten | Zeichnungslayer (-ebenen, -folien) können ein- und ausgeblendet werden |

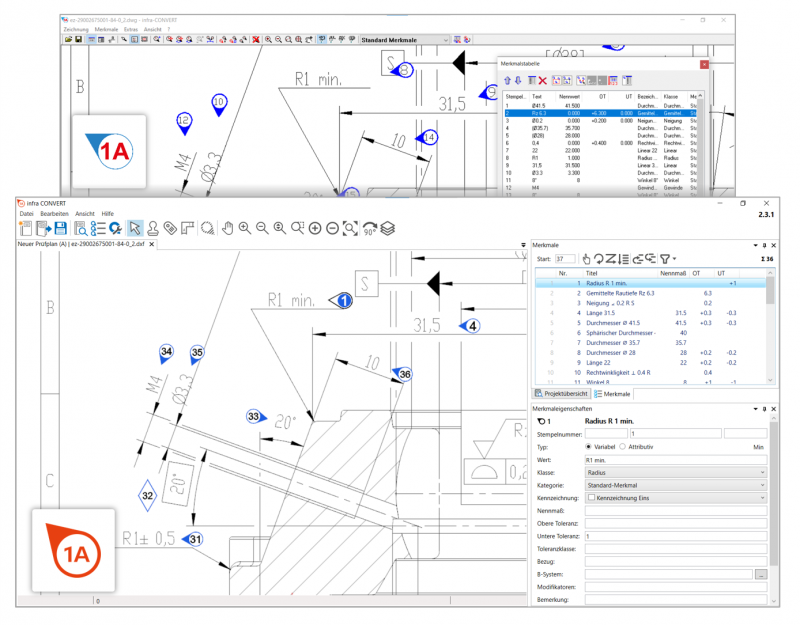

Die Vorteile gegenüber der Vorgängersoftware
Warum lohnt sich der Wechsel vom Vorgängerprodukt
infra - CONVERT auf das neue
infra CONVERT?
●
Anzahl Blätter
Beliebig viele Zeichnungsblätter können in ein Projekt geladen werden.
●
Prüfplanversionierung
Prüfpläne können komfortabel, blattübergreifend und rückverfolgbar im Projekt versioniert werden.
●
Merkmalerkennung
Die automatische Merkmalerkennung und -beschreibung ist nun noch genauer und zuverlässiger.
●
PDF stempeln
Codierter Text in PDF-Zeichnungen kann automatisiert gestempelt werden.
●
DWG/DXF-Format
Aktuelle DWG- und DXF-Zeichnungsdateiversionen (bis AutoCAD 2021) werden unterstützt.
●
Darstellung
Zeichnungsinhalte werden hardwarebeschleunigt und qualitativ besser dargestellt.
●
Intuitive Bedienung
Eine intuitive Benutzerführung und moderne Softwaretechnologien beschleunigen das Arbeiten.
●
Excel-Export
Für den Export nach Microsoft Excel wird kein Add-In mehr benötigt. Prüfberichtsvorlagen lassen sich noch einfacher selbst gestalten. Mehr
●
Weiterentwicklung
Es werden laufend neue Funktionen hinzugefügt, wie zum Beispiel das Filtern nach Merkmaleigenschaften oder Ausblenden bereits gestempelter Merkmale.
