Benutzerhandbuch infra CONVERT > Benutzeroberfläche > Funktionsfenster

Anmerkungseigenschaften


Verfügbar ab
Programmversion 3.5.0

Im Funktionsfenster Anmerkungseigenschaften können Sie die Eigenschaften von Anmerkungen einsehen und ändern.

Anmerkungsfunktion freischalten
Die Anmerkungsfunktion ist standardmäßig deaktiviert, da mit Anmerkungen der Inhalt von Zeichnungen visuell verändert werden kann. Im Administratormodus kann die Anmerkungsfunktion unter Bearbeiten (Menüleiste) > Einstellungen > Administration > Anmerkungen freigeschaltet werden.
Siehe Einstellungen > Einstellungen > Administration > Gruppe »Anmerkungen«


Inhalt

 • Aufbau
 • Eigenschaften


Aufbau

Angezeigt und editierbar sind neben dem Elementnamen (1) Eigenschaften, die Inhalt und Aussehen bestimmen: Text (2), Kontur (3), Füllung (4), Größe (5) und Position und Orientierung (6).


Eigenschaften

Überblick

Anmerkungen werden als einzelne Elemente in das Zeichnungsblatt eingefügt. Position und Orientierung auf dem Blatt beziehen sich auf den Mittelpunkt der Anmerkung.

Eine Anmerkung kann Text enthalten sowie mit einer Kontur und einer Füllung versehen werden. Alle Eigenschaften sind nachfolgend beschrieben.

Das nebenstehende Beispiel zeigt eine Anmerkung mit Text über zwei Zeilen, einer Kontur der Form Rechteck mit Eckenradius. Die Größe wird automatisch bestimmt über die Größe des Textfelds und einem Abstand zur Kontur (Padding).

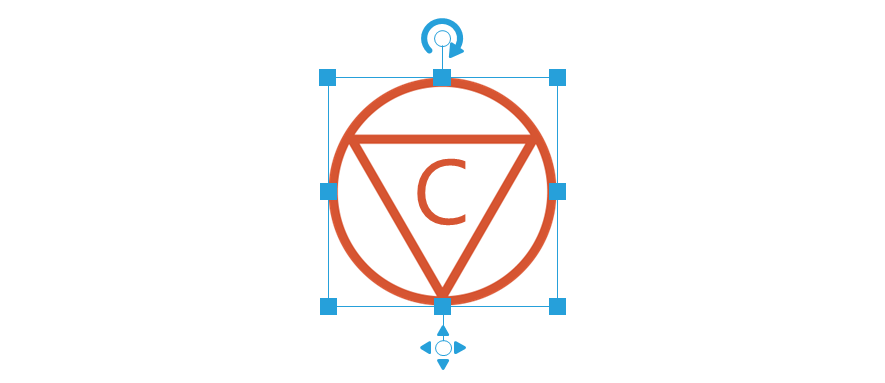

Tipp Soll eine Anmerkung aus komplexeren Inhalten bestehen, die nicht durch Anpassen der verfügbaren Eigenschaften realisiert werden können, können diese auch außerhalb von infra CONVERT erstellt und als Rasterbild, zum Beispiel PNG, eingeladen werden. Das folgende Beispiel zeigt ein Bild, kombiniert mit dem Text »C«.

Eigenschaft Kurzbeschreibung Verweis
Name der Anmerkung Name für das Element, der die Identifikation erleichtert, aber nicht eindeutig sein muss
Text
Text Textinhalt der Anmerkung, auch mehrzeilig
Textfarbe Farbe des Anmerkungstextes
Textgröße Schriftgröße¹
Textausrichtung Horizontale Ausrichtung des Textes: Linksbündig (), Zentriert (), Rechtsbündig ()
Vertikale Textausrichtung Vertikale Ausrichtung des Textes: Oben ausrichten (), Vertikal zentriert (), Unten ausrichten ()
Zeilenabstand Abstand zwischen den Textzeilen
Schriftart Schriftart/Font. Zur Verfügung stehen auf dem Rechner installierte Schriftarten
Kontur
Konturfarbe Farbe der Außenkontur. Eine Kontur kann mit Klick auf Keine Kontur verwenden () entfernt werden
Form Form des Rahmens beziehungsweise des Elements wählen: Kreis/Ellipse, Dreieck, Quadrat/Rechteck, Fünfeck, …
Konturstärke Linienstärke¹ des Rahmens
Eckenradius Radius¹ der vier Ecken eines Rechtecks
Abstand des Texts zur Kontur Abstand¹ des Textinhalts zum Rahmen, als Faktor bezogen auf die Schriftgröße. Wird nur angewendet, wenn Text mit einer Kontur oder einer Farb- oder Bildfüllung kombiniert wird
Füllung
Füllfarbe Füllfarbe der Bild- oder Textanmerkung. Eine Füllung kann mit Klick auf Keine Füllfarbe verwenden () entfernt werden
Bild Bild hinzufügen, ändern () oder löschen ()

Anmerkung Wir empfehlen das PNG-Format (*.png)
Geometrie
Auto Die Größe des Elements automatisch abhängig vom Inhalt bestimmen
Manuell Die Größe des Elements mit Breite und Höhe manuell vorgeben
Breite Breite¹ des Elements
Seitenverhältnis sperren Die Proportionen des Elements beim Ändern der Größe beibehalten () oder Höhe und Breite unabhängig voneinander machen ()
Höhe Höhe¹ des Elements
Position und Orientierung
Position horizontal Horizontale Position der Anmerkung auf der Zeichnung, angegeben als Abstand¹ vom Blattursprung zur Mitte der Anmerkung
Position vertikal Vertikale Position der Anmerkung auf der Zeichnung, angegeben als Abstand¹ vom Blattursprung zur Mitte der Anmerkung
Neigung Drehwinkel der Anmerkung in Grad
¹ in Zeichnungseinheiten, also in aller Regel Millimeter oder Inch
