Beschrieben werden Exporteinstellungen für das CAD-System „Autodesk Inventor“ ab Version 2019. Mit den empfohlenen Einstellungen stellen Sie sicher, dass die Zeichnungsdatei von infra CONVERT bestmöglich gelesen werden kann.

Sollte ein Exportergebnis trotz der Konfigurationsempfehlungen nicht zufriedenstellend sein, unterstützen wir Sie gerne direkt.

Dokumentation des Herstellers zum Export (für Version 2021): So exportieren Sie Daten als DWG-Dateien.

Empfohlene Konfigurationen:

	Exportoptionen für DWG-Zeichnungsdatei	Datei > Speichern unter > Kopie speichern unter > AutoCAD DWG-Dateien (*.dwg) > Optionen └ Dateiversion: AutoCAD 2018-Zeichnung Version 2021:
	Exportzielverzeichnis	Datei > Speichern unter > Kopie speichern unter > AutoCAD DWG-Dateien (*.dwg) > Optionen > Weiter └ Datenskalierung: Blattskalierung - Modellbereich └ Nächste AutoCAD-Zuordnung: Ja Version 2020:
	Zuordnungsoptionen…	Datei > Speichern unter > Kopie speichern unter > AutoCAD DWG-Dateien (*.dwg) > Optionen > Weiter > Zuordnungsoptionen > Allgemein └ Datenskalierung: Blattskalierung - Modellbereich └ BEMZUORD: 1 └ Zeichnungssymbole in Blöcke konvertieren: Ja └ AutoCAD-Farbindizes für Objekte und Layer verwenden: Ja Version 2020:

Dokumentation des Herstellers zum DXF-/DWG-Export (ab Version 12): Siemens-Dokumentation: DXF/DWG export.

Empfohlene Konfigurationen:

	…	Datei > Speichern unter > Kopie speichern unter > DXF-Dateien (*.dwg) > Optionen  └ Anzeige: Aus Version 2020:

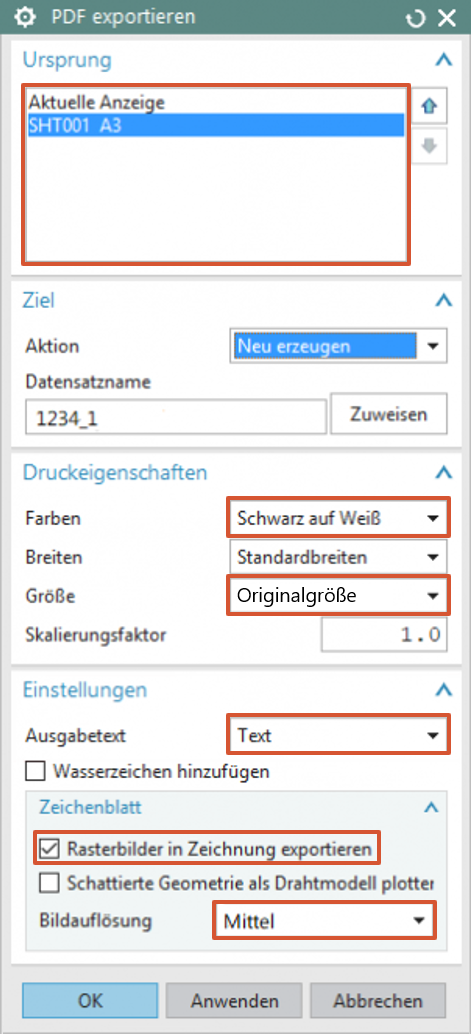

Dokumentation des Herstellers zum DXF-/DWG-Export (ab Version 12): Dialogfenster "PDF exportieren".

Empfohlene Konfigurationen:

	PDF exportieren	Datei > Export > PDF…  └ Quelle: Blätter auswählen └ Farben: Schwarz auf Weiß └ Größe: Originalgröße └ Ausgabetext: Text └ Gitterbilder in Zeichnung exportieren: Ja └ Bildauflösung: Mittel bis Hoch Version 10:
