Prüfplan bearbeiten
Mit dieser Funktion können Sie Prüfplantitel, Versionsstand und Beschreibung zum Prüfplan ändern.
Arbeitsablauf
| Schritt | Aktion | Ergebnis | |
|---|---|---|---|
| 1 | Funktion aufrufen | Klicken Sie im Verzeichnisbaum der Projektübersicht mit der rechten Maustaste auf die zu bearbeitende Prüfplanversion und wählen Sie im Kontextmenü Prüfplan bearbeiten ( ). | Es öffnet sich das Dialogfenster »Prüfplanversion bearbeiten«. |
| 2 | Änderungen durchführen und übernehmen | Führen Sie die Änderungen in der Eingabemaske durch und klicken Sie auf Übernehmen. | Die Änderungen wurden übernommen. |
Zusätzliche Prüfplandaten
Einer Prüfplanversion kann ein Satz zusätzlicher Daten zugewiesen werden. Diese Attribute können mit dem Prüfplan exportiert werden. Die nachfolgend gelisteten Attribute stehen standardmäßig zur Verfügung. Nicht alle können in alle Formate exportiert werden. Weitere, benutzerdefinierte Attribute können in den Einstellungen definiert werden.
Siehe Einstellungen > Einstellungen > Administration > Gruppe »Zusätzliche Attribute für Prüfplanversionen«
Attributtexte aus Zeichnung lesen

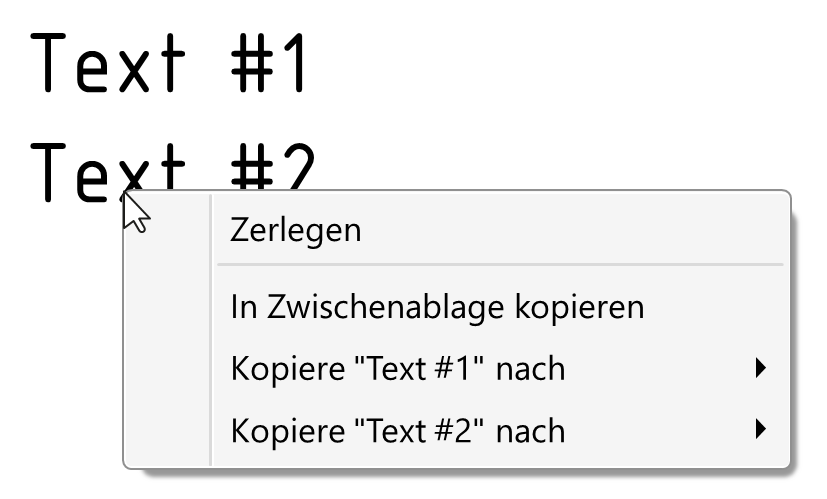

Mit Rechtsklick auf ein Element im Zeichnungsblatt können Texte als Prüfplanattribut gesetzt werden: Kopiere „Text“ nach > Prüfplanattribut wählen. Mehrzeilige Texte werden in einzelne Zeilen aufgelöst. Beim Kopieren in die Zwischenablage wird mehrzeiliger Text zusammengefasst.
Anmerkung Das Auslesen von Texten aus der Zeichnung ist ab Programmversion 4.3.0 verfügbar.
| Pos. | Standardname | Export | ||
|---|---|---|---|---|
| JSON, Excel | DFD | CSV | ||
| 1 | Gesetzlicher Eigentümer Name des Dokumenteigentümers | Owner | – | – |
| 2 | Sachnummer Innerhalb der Organisation des gesetzlichen Eigentümers eindeutiger Bezug zum Teil oder Produkt | PartNumber | K1001: Teilenummer | Teilenummer |
| 3 | Änderungsindex Schlüssel zur Identifikation verschiedener Versionen Teils/Produkts | RevisionPart | K1004: Versionsstand des Teils | Änderungsstand Teil |
| 4 | Ausgabedatum Datum, an dem das Dokument ausgegeben oder zur Nutzung freigegeben wird | Date | – | – |
| 5 | Titel Bezeichnung des Dokumentinhalts | Title | K1002: Teilebezeichnung | Teilebezeichnung |
| 6 | Zusätzlicher Titel Angaben weiterer Informationen zum Objekt | TitleSupplementary | – | – |
| 7 | Zeichnungsnummer Innerhalb der Organisation des gesetzlichen Eigentümers eindeutiger Bezug zum Dokument | DrawingNumber | K1041: Zeichnungsnummer | Zeichnung Nummer Text |
| 8 | Änderungsstand Zeichnung Schlüssel zur Identifikation verschiedener Versionen des Dokuments | DrawingRevision | K1042: Versionsstand der Zeichnung | Zeichnungsänderung |
| 9 | Material Roh-, Werkstoff, Halbzeug etc., aus dem das Objekt besteht | Material | – | – |
| 10 | Masse Gewicht des Objekts | Mass | – | – |
| 11 | Bearbeiter Ersteller des Prüfplans | Editor | – | – |
| 12 | Bemerkung Weitere Angaben zum Prüfplan | TestPlanComment | K1900: Bemerkung | Bemerkung |
Anpassung
Prüfplanattribute anpassen
Passen Sie die Liste Prüfplanattribute an. Zu den oben aufgeführten Standardattributen können beliebige weitere hinzugefügt werden.
Siehe Einstellungen > Einstellungen > Administration > Gruppe »Zusätzliche Attribute für Prüfplanversionen«
