Benutzerhandbuch infra CONVERT > Benutzeroberfläche > Funktionsfenster
Im Fenster Filter bearbeiten können Filter erstellt, bearbeitet und gespeichert werden. Das Fenster ist nur zugänglich, wenn ein Zeichnungsblatt geöffnet ist. Klicken Sie dann in der Hauptwerkzeugleiste auf Merkmale filtern () oder Merkmalfilter bearbeiten (
) direkt daneben.

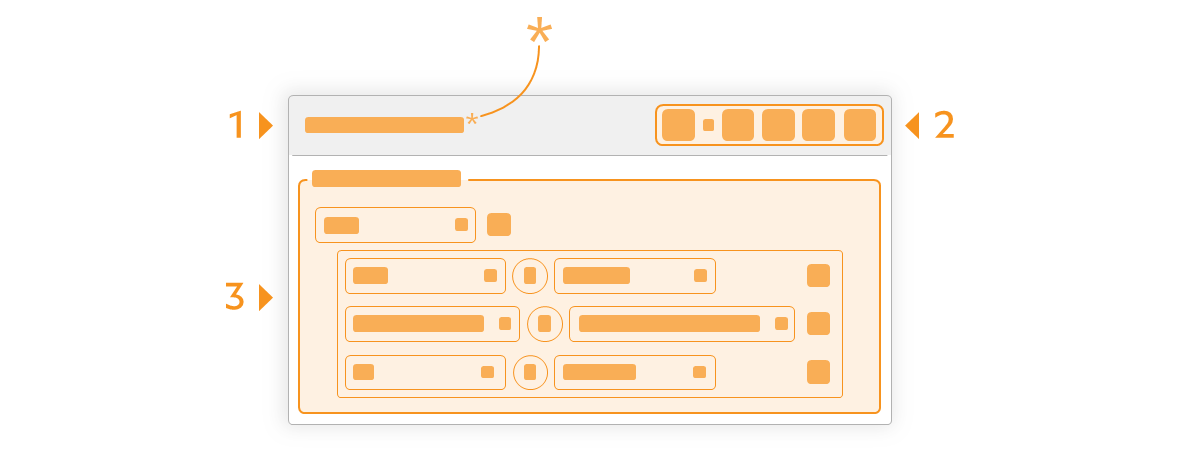

Im Hauptbereich des Fensters (3) können die aktuellen Filterkriterien eingesehen und bearbeitet werden. In der Kopfzeile befinden sich rechts die Verwaltungswerkzeuge (2). Links wird der Name eines Filters angezeigt (1), wenn es sich um einen gespeicherten Filter handelt. Mit einem Sternchen (*) am Namen wird angezeigt, dass sich die aktuell gesetzten Kriterien von den gespeicherten Kriterien unterscheiden, sie also nicht gespeichert sind.
Spalte/Funktion | Kurzbeschreibung | Verweis | |
---|---|---|---|
![]() | Erstes Argument | Eine Merkmaleigenschaft: Klasse, Kategorie, Kennzeichnung, Typ. | |
Operator | Ein logischer Operator: Ist, Und, Oder. Mit Und und Oder können mehrere Einzelkriterien zu einer Kriteriengruppe verknüpft werden. | ||
![]() | Gleich-/Ungleich-Operator | Gleich- oder Ungleichoperator, mit dem ein erstes und ein zweites Argument zu einem Kriterium verbunden werden können. | |
![]() |
|||
![]() | Zweites Argument | Eine Merkmaleigenschaft, die sich zum ersten Argument passt. | |
![]() | Hinzufügen | Über Hinzufügen und Löschen können Einzelkriterien innerhalb einer Gruppe von Kriterien (Und-/Oder-Verknüpfung) hinzugefügt oder gelöscht werden. | |
![]() | Löschen |
Anmerkung Verfügbar ab Programmversion 4.3.0.
Spalte/Funktion | Kurzbeschreibung | Verweis | |
---|---|---|---|
![]() | Filter speichern | Die aktuell gesetzten Filterkriterien speichern. Ist der Filter noch ungespeichert (»Ungespeicherter Filter« im Fenstertitel) werden Sie im nächsten Schritt dazu aufgefordert, einen Namen für den Filter zu vergeben. Mit Bestätigen ( ![]() ![]() Wird ein gespeicherter Filter bearbeitet (Filtername mit Sternchen (*) im Fenstertitel), wird dieser mit den aktuell gesetzten Filterkriterien überschrieben. | |
Speichern unter… | Die aktuell gesetzten Filterkriterien unter einem neuen Namen speichern. Im nächsten Schritt werden Sie dazu aufgefordert, einen Namen für den Filter zu vergeben. Mit Bestätigen (![]() ![]() | ||
![]() | Filter öffnen | Einen gespeicherten Filter öffnen. Aktuell gesetzte Filterkriterien werden mit den neuen Kriterien überschrieben. | |
![]() | Filter umbenennen | Den aktuell geöffneten Filter umbenennen. Im nächsten Schritt werden Sie dazu aufgefordert, einen Namen für den Filter zu vergeben. Mit Bestätigen (![]() ![]() | |
![]() | Neuer Filter | Mit einem neuen Filter beginnen. Die aktuell gesetzten Filterkriterien werden zurückgesetzt auf Keine Auswahl. | |
![]() | Filter löschen | Filter aus der Liste gespeicherter Filter löschen. |
