en:infra-convert:user:functions:coldrw_workflow
This is an old revision of the document!
| Step | Action | Result | |
|---|---|---|---|

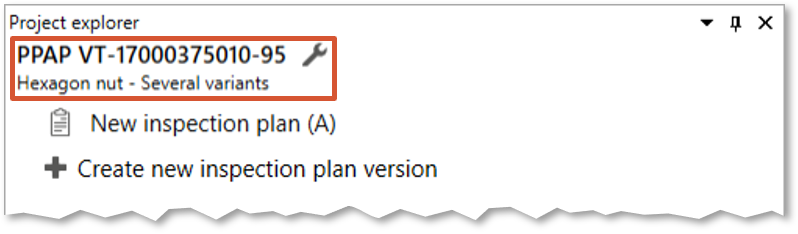

| 1 | Create project | Create a new project and name it according to your documentation requirements. In this project, you create the inspection plans for all component variants in the next steps. | The project is created and named. |

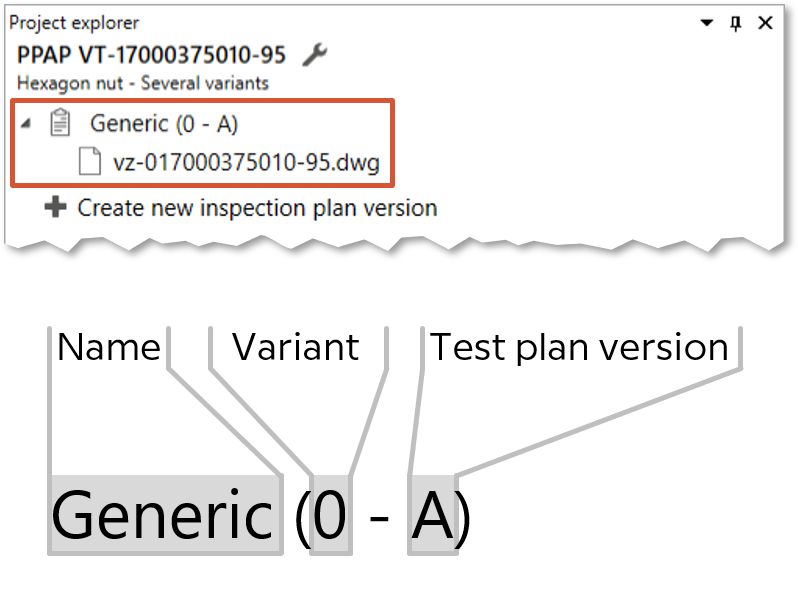

| 2 | Creating a generic test plan | 1) Load the drawing sheets and name the first test plan version “Generic”. The generic inspection plan version will contain all characteristics that may occur (in different versions) in the component variants. In the “Version” input field, put a number in front of the version number with which you can count the variants. This is because the variant inspection plans are mapped with inspection plan versions and these must be differentiated using the “version”. | 1) The drawing sheets were loaded. In the example, the generic variant is counted as “0”. |

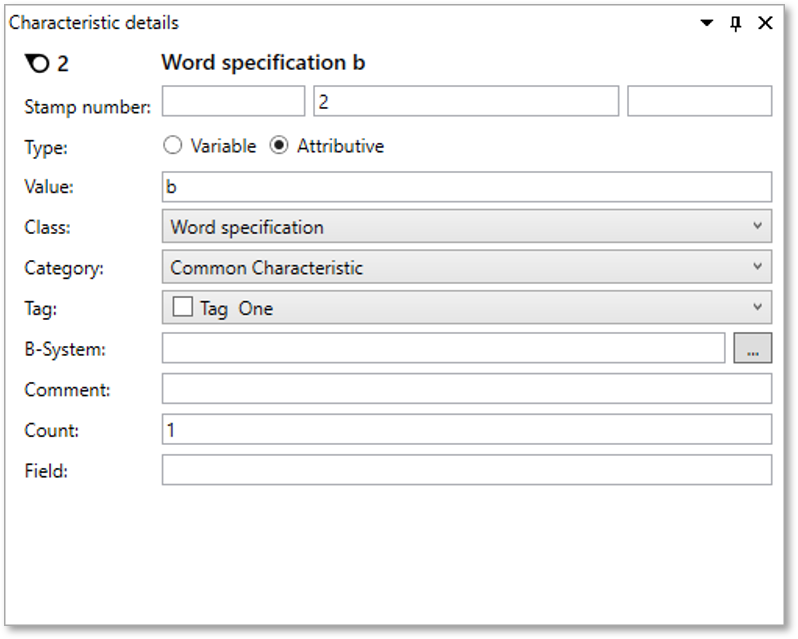

| 2) Stamp all relevant drawing entries. | 2) All relevant characteristics have been created. Entries with code letters are automatically recognized as word specifications, “a - 6H” and “b ±0.3” for example as follows:  |
||

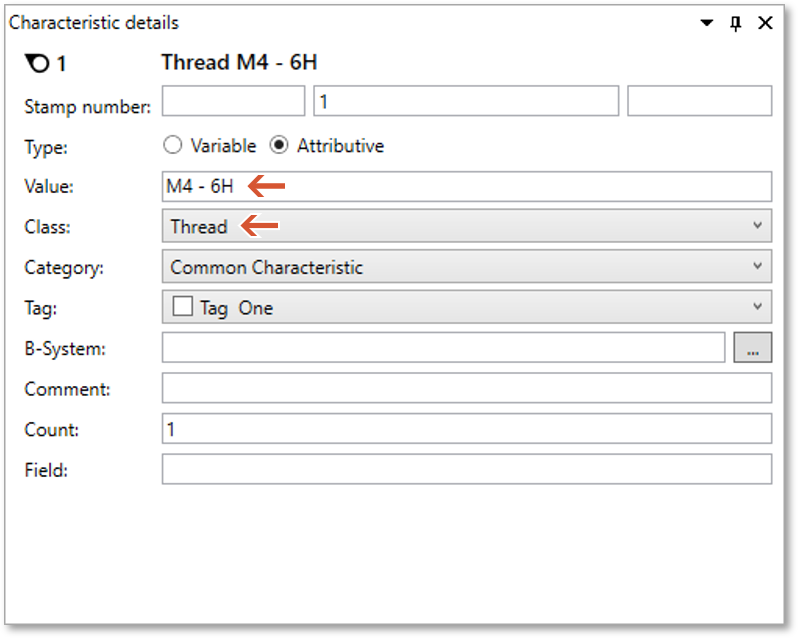

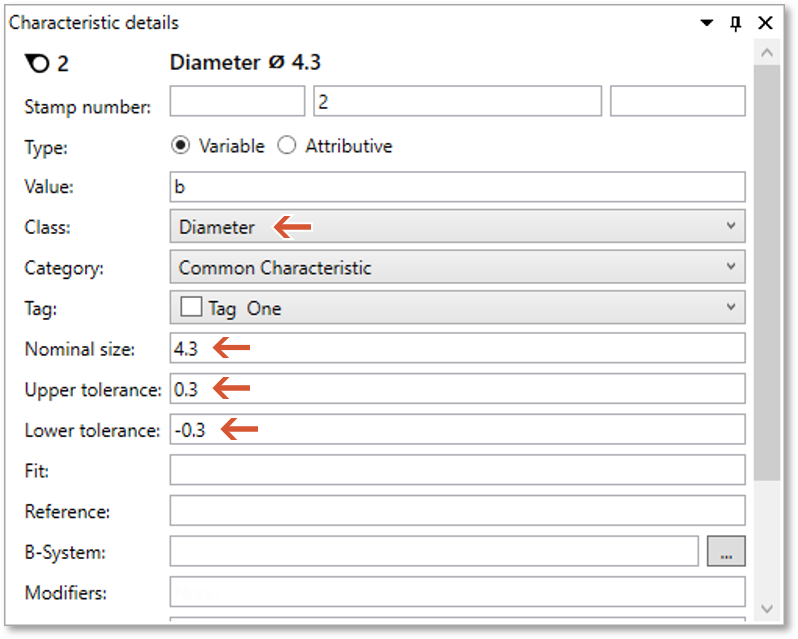

| 3) Ändern Sie die Merkmaleigenschaften dieser Merkmale so, dass sie der ersten Bauteilvariante entsprechen, für die ein Prüfplan erstellt werden soll. | 3) Alle Merkmale sind korrekt angelegt. Die Eigenschaften der Beispielmerkmale wurden wie folgt geändert:  |
||

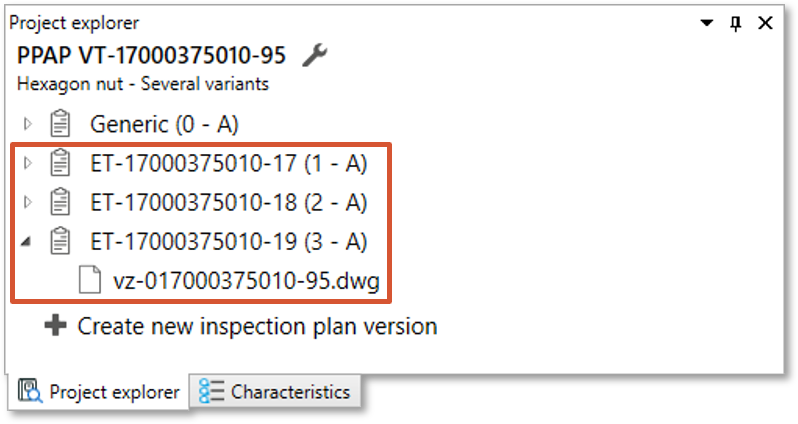

| 3 | Variantenprüfpläne ableiten | 1) Legen Sie die Variantenprüfpläne an, indem Sie Prüfplanversionen erzeugen. Benennen Sie diese und laden Sie jeweils die Zeichnungsblätter. | 1) Die Variantenprüfpläne sind angelegt, richtig benannt und enthalten die Zeichnungsblätter. |
| 2) Übertragen Sie nun die Merkmale aus dem generischen Prüfplan mit Hilfe des Zeichnungsvergleichs in die Variantenprüfpläne. Klicken Sie dazu mit der rechten Maustaste auf ein Zeichnungsblatt im Variantenprüfplan und wählen Sie im Kontextmenü Zeichnungsblatt vergleichen aus. Nach Ausführen der Funktion Merkmale übertragen sollten direkt alle Merkmale übertragen worden sein. Schließen Sie den Zeichnungsvergleich wieder. Siehe auch Zeichnungen vergleichen (Basisversion) und Zeichnungen vergleichen (Pro-Version) | 2) Die Variantenprüfpläne entsprechen dem generischen Prüfplan. | ||
| 3) Ändern Sie die variablen Merkmale in den Variantenprüfplänen entsprechend den Vorgaben ab, gegebenenfalls durch Löschen. | 3) Die variablen Merkmale aller Variantenprüfpläne wurden mit den Vorgaben abgeglichen. | ||
| 4 | Prüfpläne exportieren | Für jede Bauteilvariante können nun die Prüfpläne und gestempelten Zeichnungen exportiert werden. | |
| [5] | [Im späteren Verlauf] Prüfpläne versionieren | Bei Zeichnungsänderungen können Prüfplanversionen direkt vom jeweiligen Variantenprüfplan abgeleitet werden, das heißt es muss kein generischer Prüfplan erstellt werden. Es kann allerdings sinnvoll sein, den generischen Prüfplan weiter zu pflegen. Sollte in eine Bauteilvariante ein vorher ausgeschlossenes Merkmal wieder einbezogen werden, ließe sich dieses aus dem generischen Prüfplan übertragen. | |
