NX (ab Version 10)
Beschrieben werden Exporteinstellungen für das CAD-System »Siemens NX« ab Version 10. Mit den empfohlenen Einstellungen stellen Sie sicher, dass die Zeichnungsdatei von infra CONVERT bestmöglich gelesen werden kann.
Grundsätzlich ist zu beachten, dass Schriftarten bei der Weiterverarbeitung von Zeichnungsdateien in einem Austauschformat, wie DXF, DWG oder PDF, auf dem jeweiligen PC installiert sein müssen.
Siehe Umgang mit fehlenden Schriftarten
Sollte ein Exportergebnis trotz der Konfigurationsempfehlungen nicht zufriedenstellend sein, unterstützen wir Sie gerne direkt.
DXF-/DWG-Export
Dokumentation des Herstellers zum DXF-/DWG-Export (ab Version 12): Siemens-Dokumentation: DXF/DWG export.
Empfohlene Konfigurationen:
Allgemein: DXF-/DWG-Version DXF- und DWG-Dateien können bis einschließlich AutoCAD-Version 2023 geladen werden.

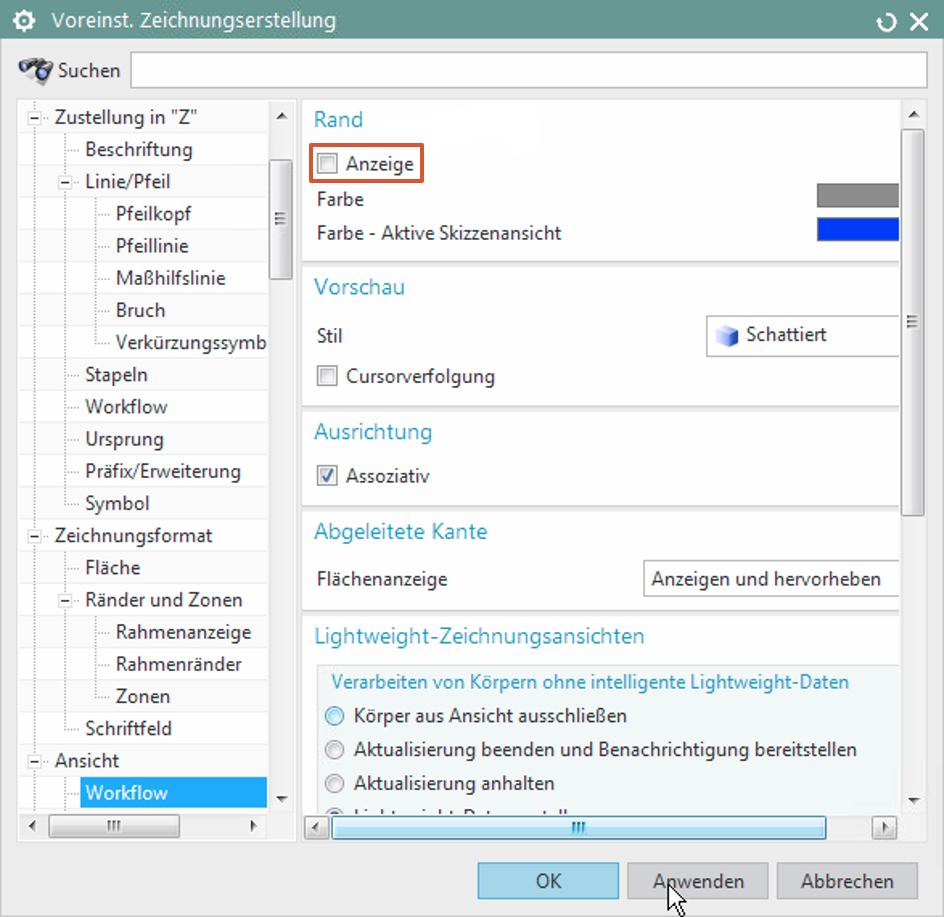

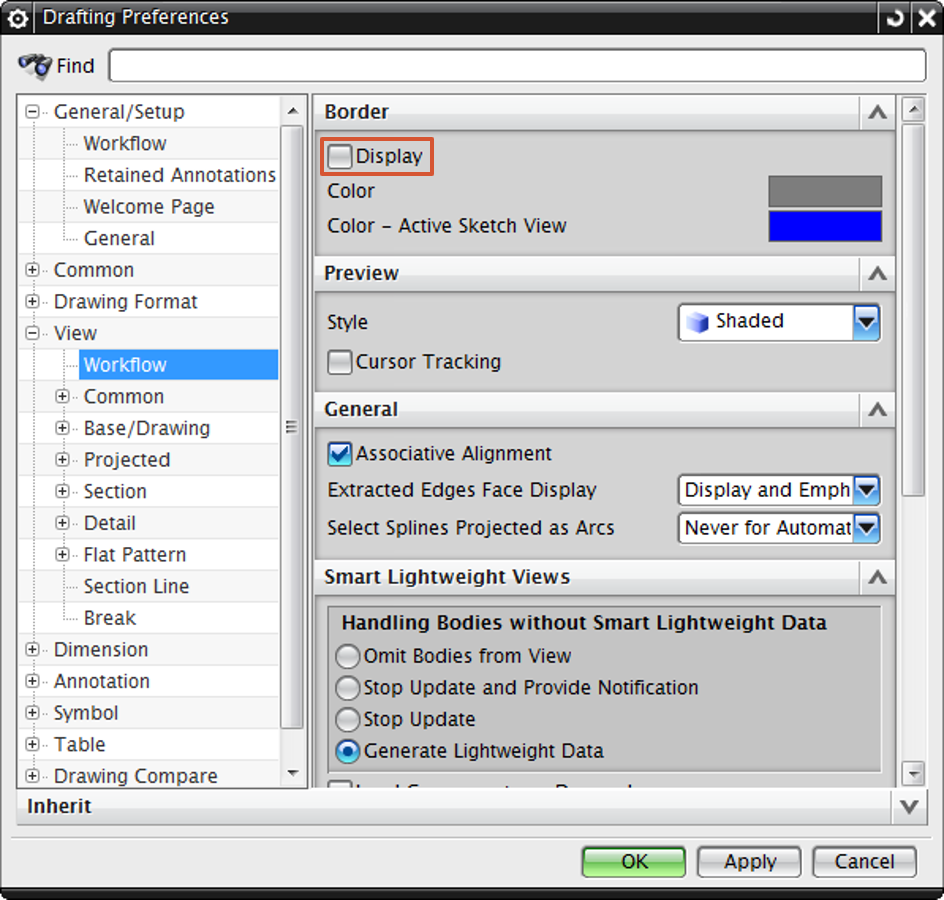

 | Voreinstellungen Zeichnung | Datei > Voreinst. Zeichnungserstellung > Ansicht > Workflow > Rand  └ Anzeige: Aus Version 10: Version 12:   |
|---|---|---|
 | Ladeeinstellungen | Datei > Export > AutoCAD DXF/DWG… > Ladeeinstellungen └ Laden aus: Konfigurationsdatei (*.def)* * Die Konfigurationsdatei sollte die folgende Wertzuweisung enthalten: └ UGI_GDT_EXPORT_AS_BLOCK = NO Der Pfad zur Konfigurationsdatei für den DXF/DWG-Übersetzer kann auch einmalig per Umgebungsvariable NX_DXFDWG_DEF festgelegt werden. |

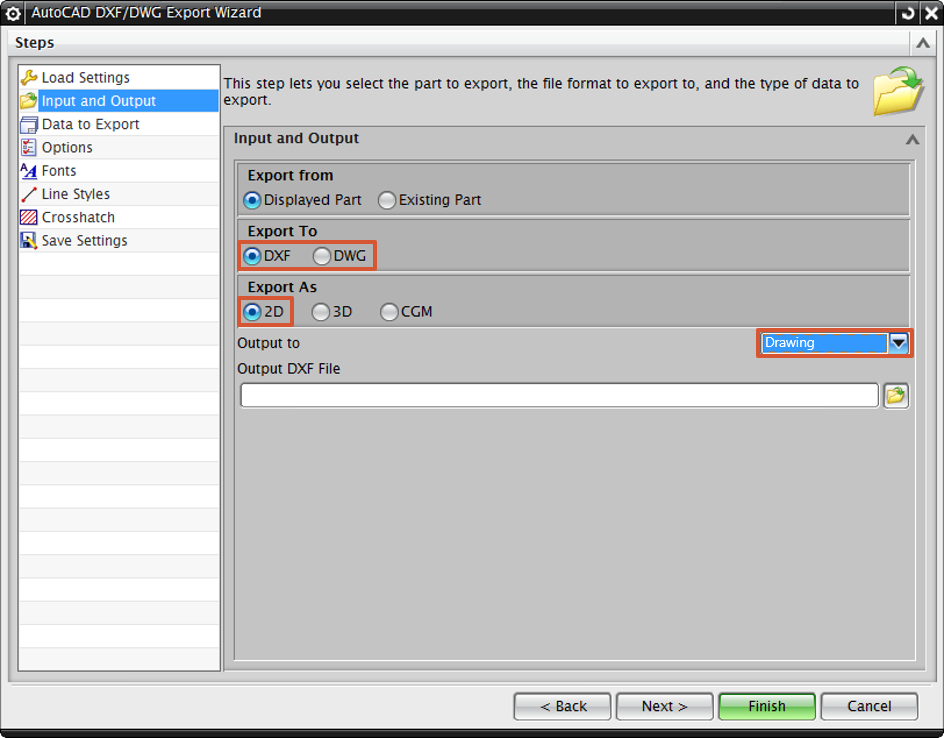

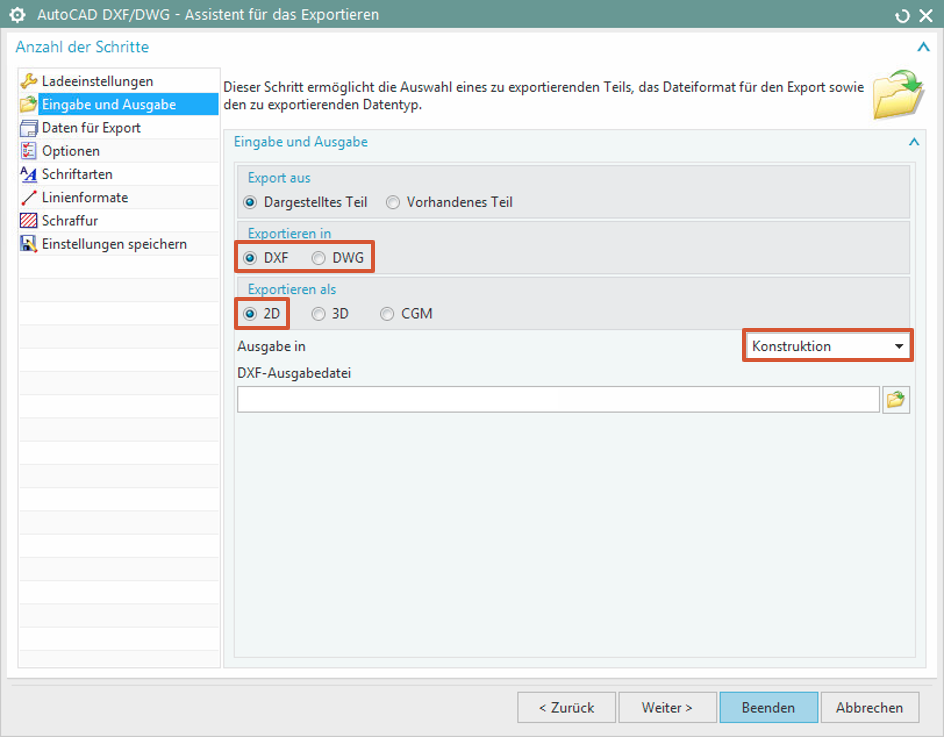

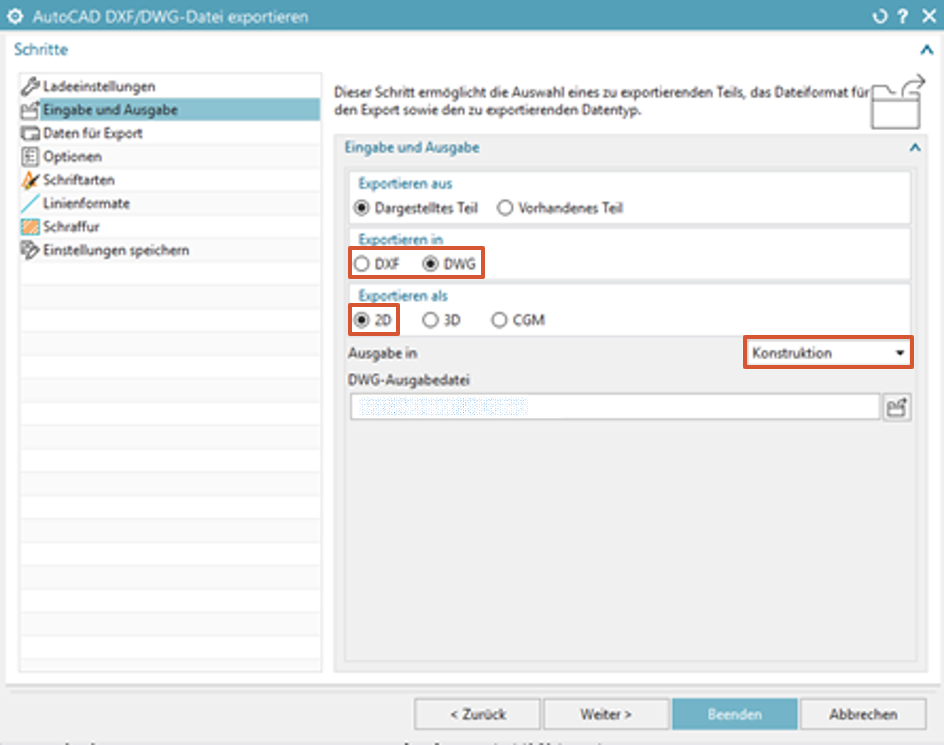

 | Eingabe und Ausgabe | Datei > Export > AutoCAD DXF/DWG… > Eingabe und Ausgabe └ Exportieren in: DXF oder DWG └ Exportieren als: 2D └ Ausgabe in: Konstruktion └ Ausgabe in: Layout* * infra CONVERT Pro erforderlich Version 10: Version 12: Version 1899:    |

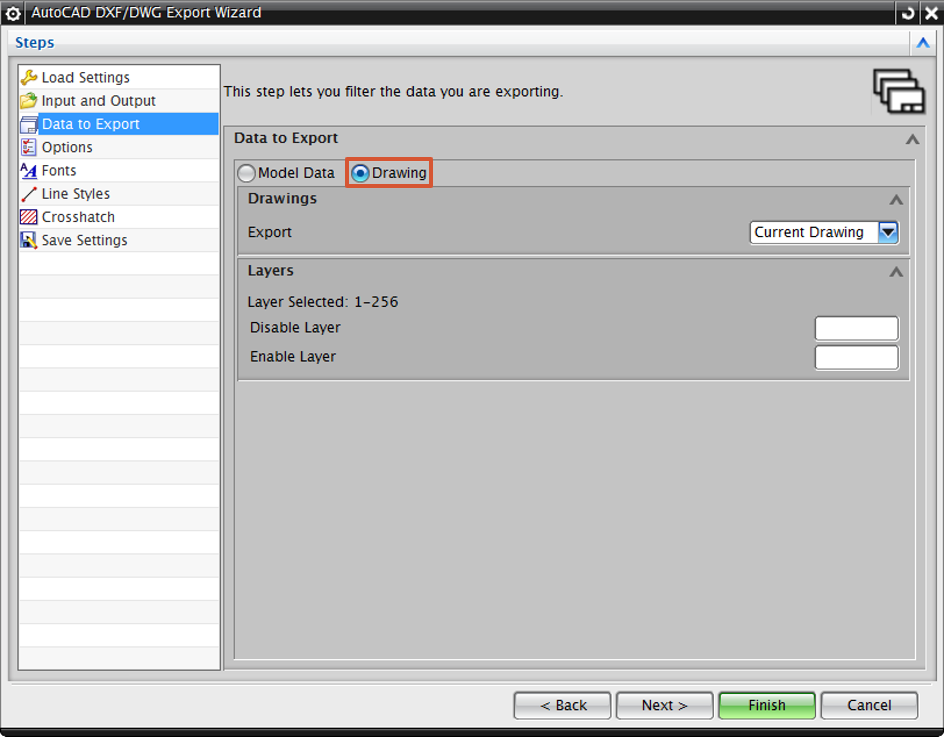

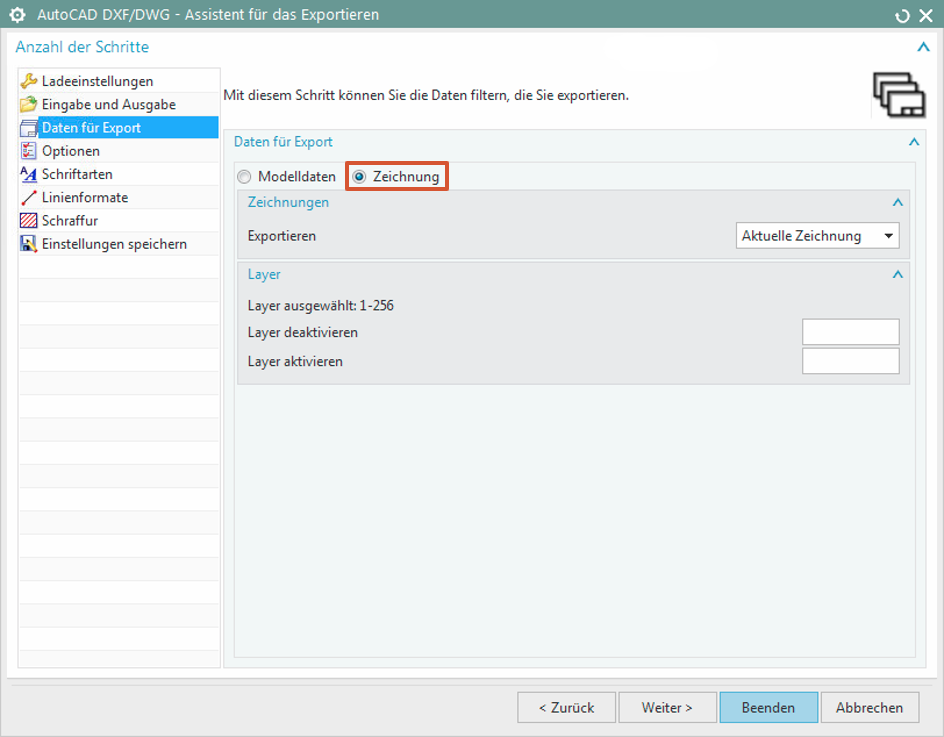

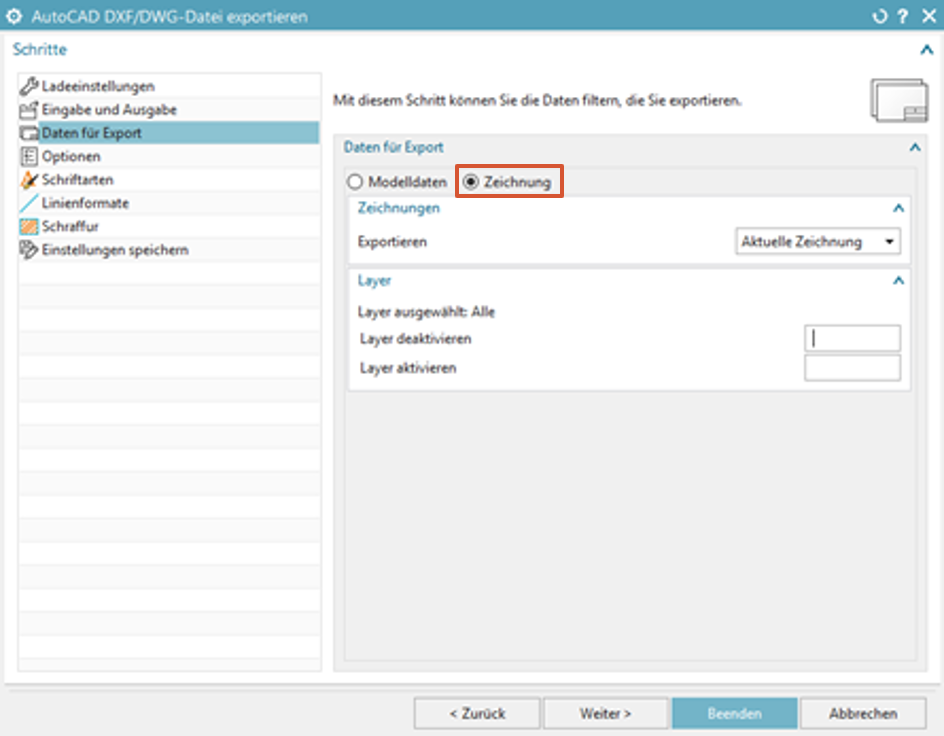

 | Daten für Export | Datei > Export > AutoCAD DXF/DWG… > Daten für Export └ Modelldaten/Zeichnung: Zeichnung Version 10: Version 12: Version 1899:    |

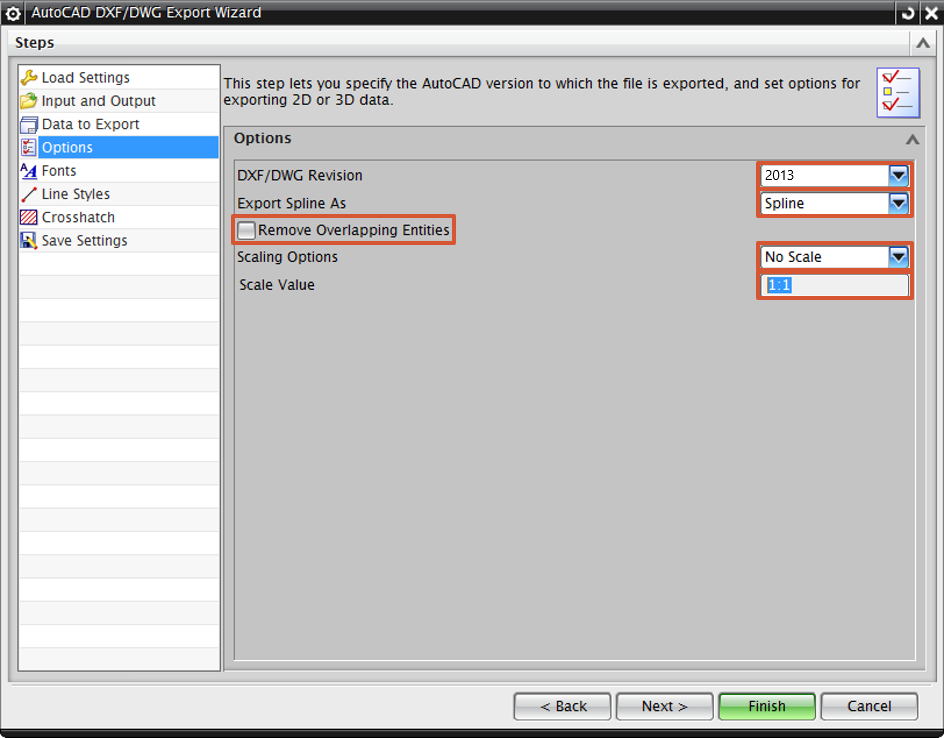

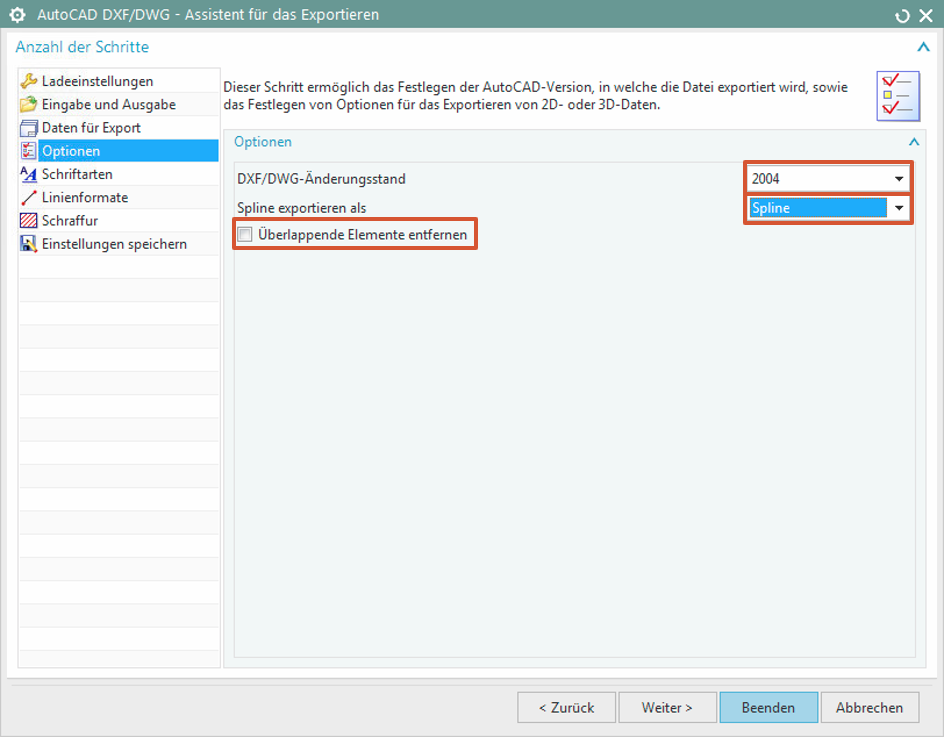

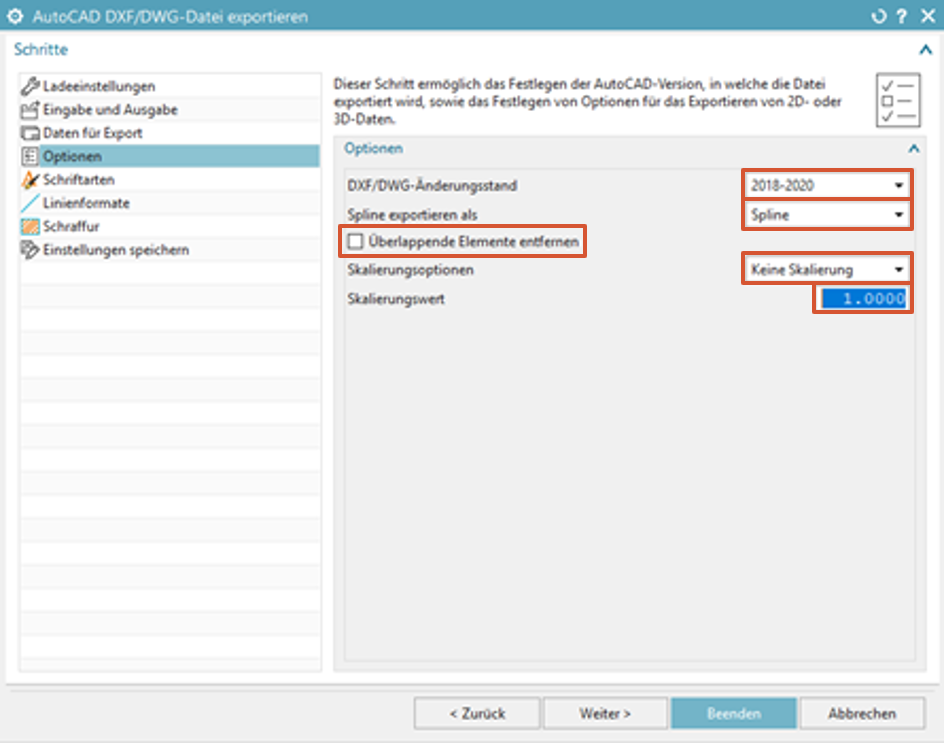

 | Optionen | Datei > Export > AutoCAD DXF/DWG… > Optionen └ DXF/DWG-Änderungsstand: siehe »Allgemein – DXF-/DWG-Version« oben └ Spline exportieren als: Spline └ Überlappende Elemente entfernen: Nein └ Skalierungsoptionen: Keine Skalierung └ Skalierungswert: 1.0000 Version 10: Version 12: Version 1899:    |

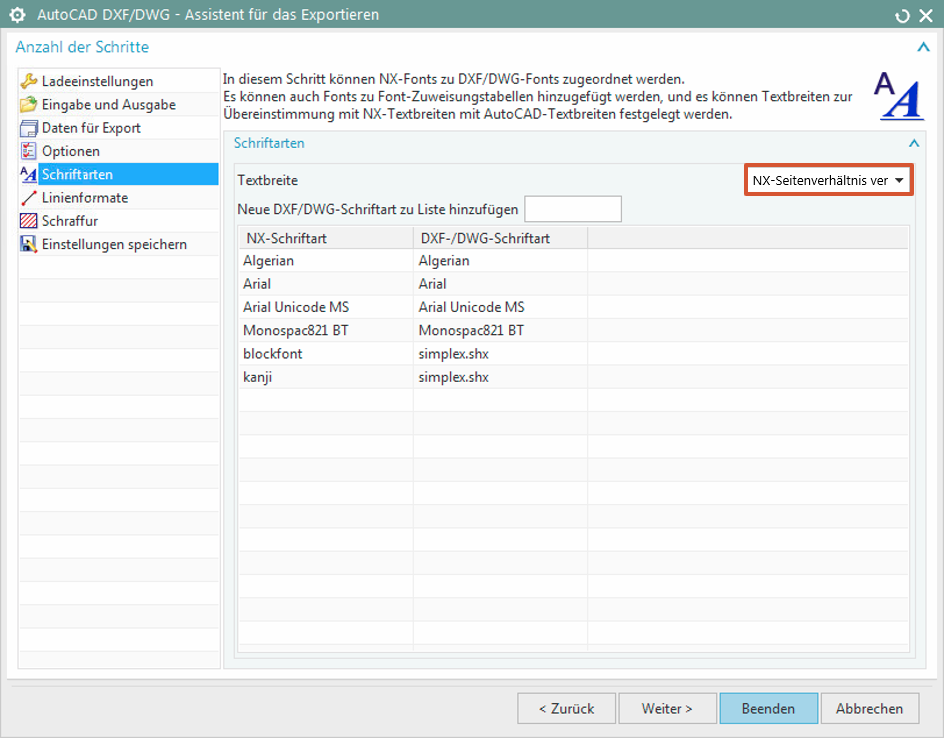

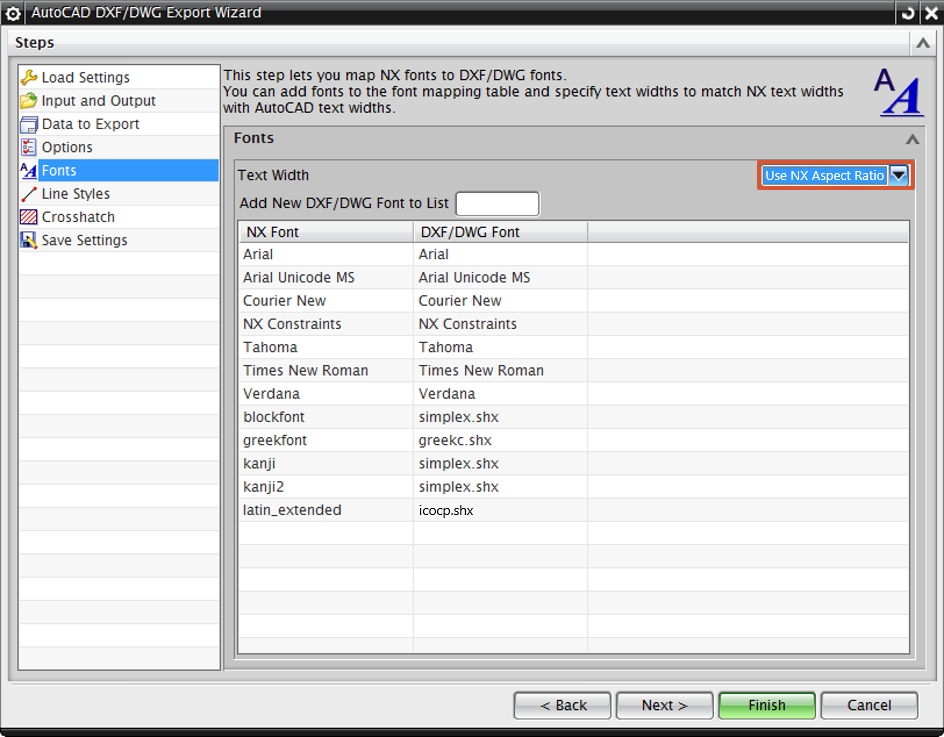

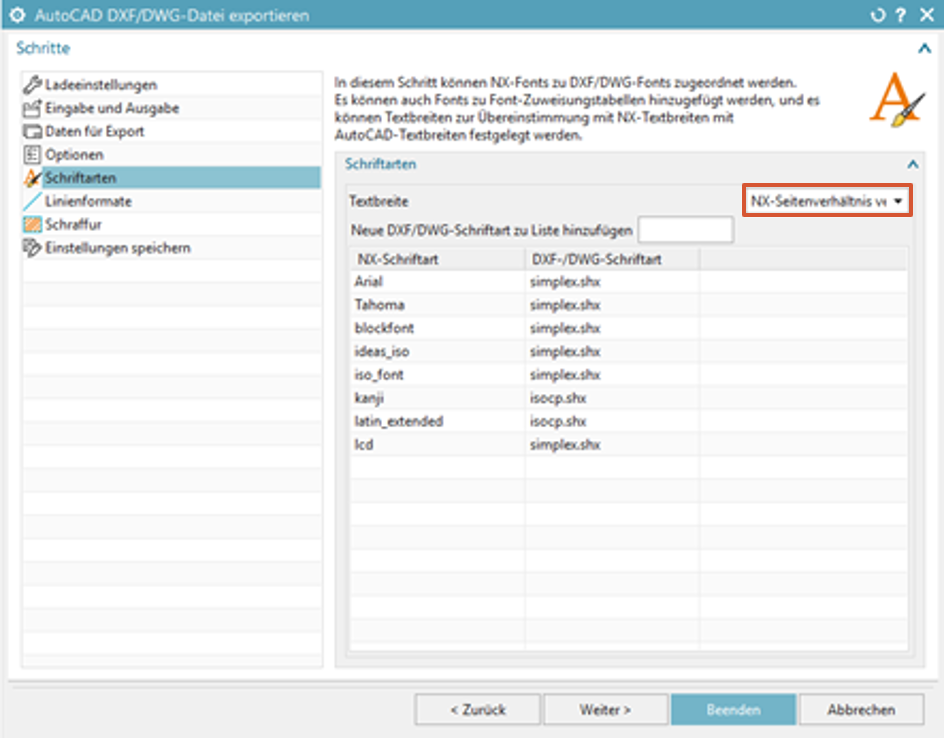

 | Schriftarten | Datei > Export > AutoCAD DXF/DWG… > Schriftarten └ Textbreite: NX-Seitenverhältnis verwenden └ Textbreite (alternativ): Breitenfaktor angeben, Breitenfaktor: 1 └ latin_extended: isocp.shx Version 10: Version 12: Version 1899:    |
IGES-Export
Dokumentation des Herstellers zum IGES-Export (ab Version 12): Siemens-Dokumentation: IGES translator.
Empfohlene Konfigurationen:
| | Voreinstellungen Zeichnung | Datei > Voreinst. Zeichnungserstellung > Ansicht > Workflow > Rand └ Anzeige: Aus Version 10: Version 12: |
|---|---|---|

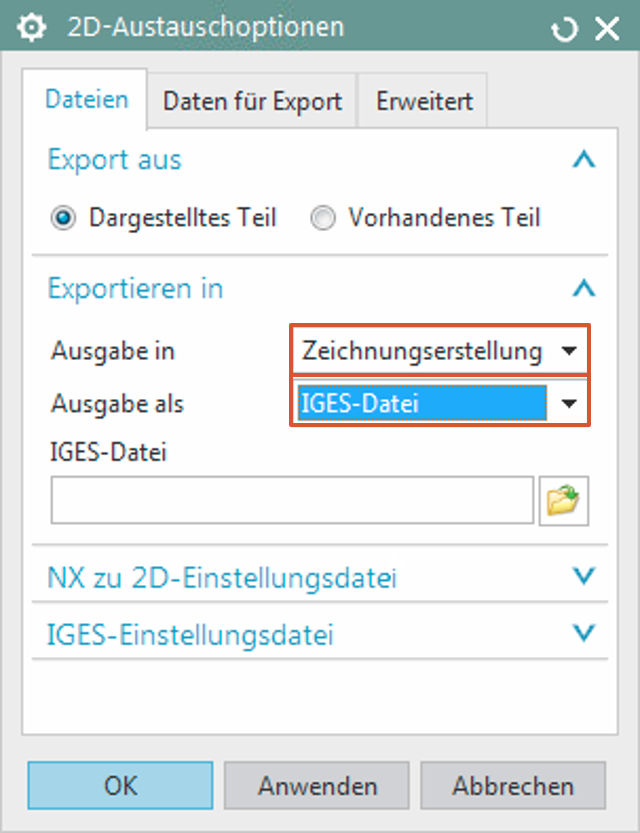

| | Dateien | Datei > Exportieren > 2D-Austausch > Dateien └ Ausgabe in: Zeichnungserstellung └ Ausgabe als: IGES-Datei Version 10:  |

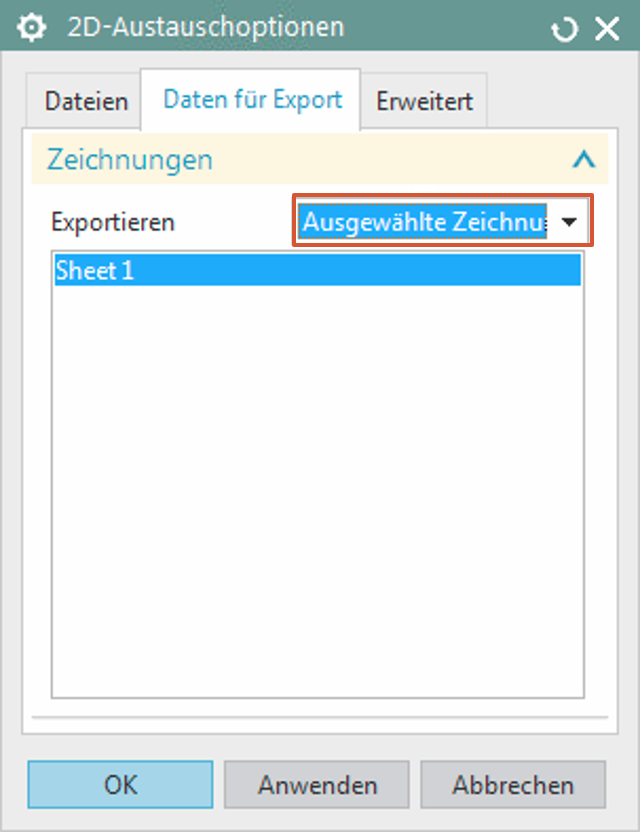

| | Daten für Export | Datei > Exportieren > 2D-Austausch > Daten für Export └ Exportieren: Ausgewählte Zeichnung Version 10:  |

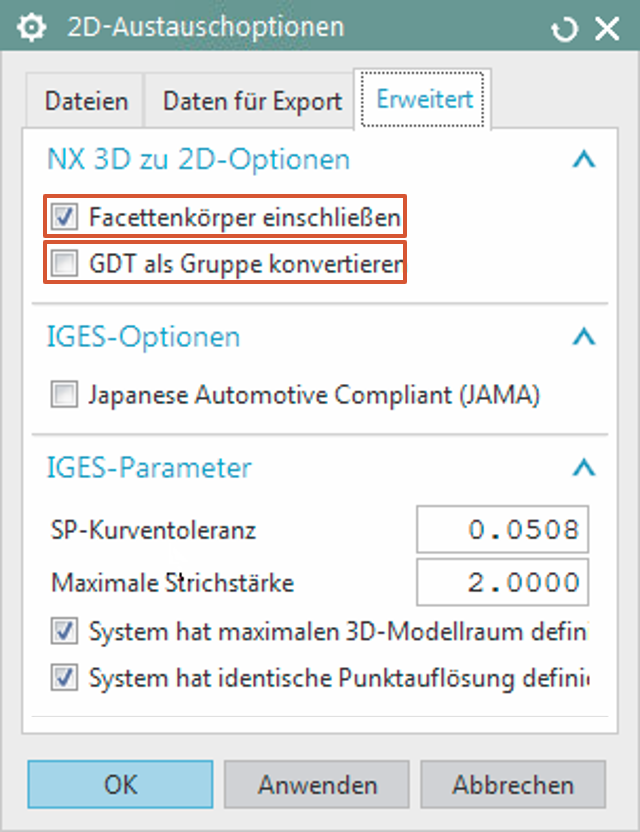

| | Erweitert | Datei > Exportieren > 2D-Austausch > Erweitert └ NX 3D zu 2D-Optionen > Facettenkörper einschließen: Ja └ NX 3D zu 2D-Optionen > GDT als Gruppe konvertieren: Nein Version 10:  |
PDF-Export
Dokumentation des Herstellers zum PDF-Export (ab Version 12): Dialogfenster »PDF exportieren«.
Empfohlene Konfigurationen:
| | PDF exportieren | Datei > Export > PDF… └ Quelle: Blätter auswählen └ Farben: Schwarz auf Weiß └ Größe: Originalgröße └ Ausgabetext: Text └ Gitterbilder in Zeichnung exportieren: Ja └ Bildauflösung: Mittel bis Hoch Version 10:  |
|---|
