Beschrieben werden Exporteinstellungen für das CAD-System “SolidWorks” ab Version 2017. Mit den empfohlenen Einstellungen stellen Sie sicher, dass die Zeichnungsdatei von infra CONVERT bestmöglich gelesen werden kann.

Grundsätzlich ist zu beachten, dass Schriftarten bei der Weiterverarbeitung von Zeichnungsdateien in einem Austauschformat, wie DXF, DWG oder PDF, auf dem jeweiligen PC installiert sein müssen.
 Siehe Umgang mit fehlenden Schriftarten

Sollte ein Exportergebnis trotz der Konfigurationsempfehlungen nicht zufriedenstellend sein, unterstützen wir Sie gerne direkt.

Dokumentation des Herstellers zum DXF-/DWG-Export: Dassault Systems DXF/DWG export.

Empfohlene Konfigurationen:

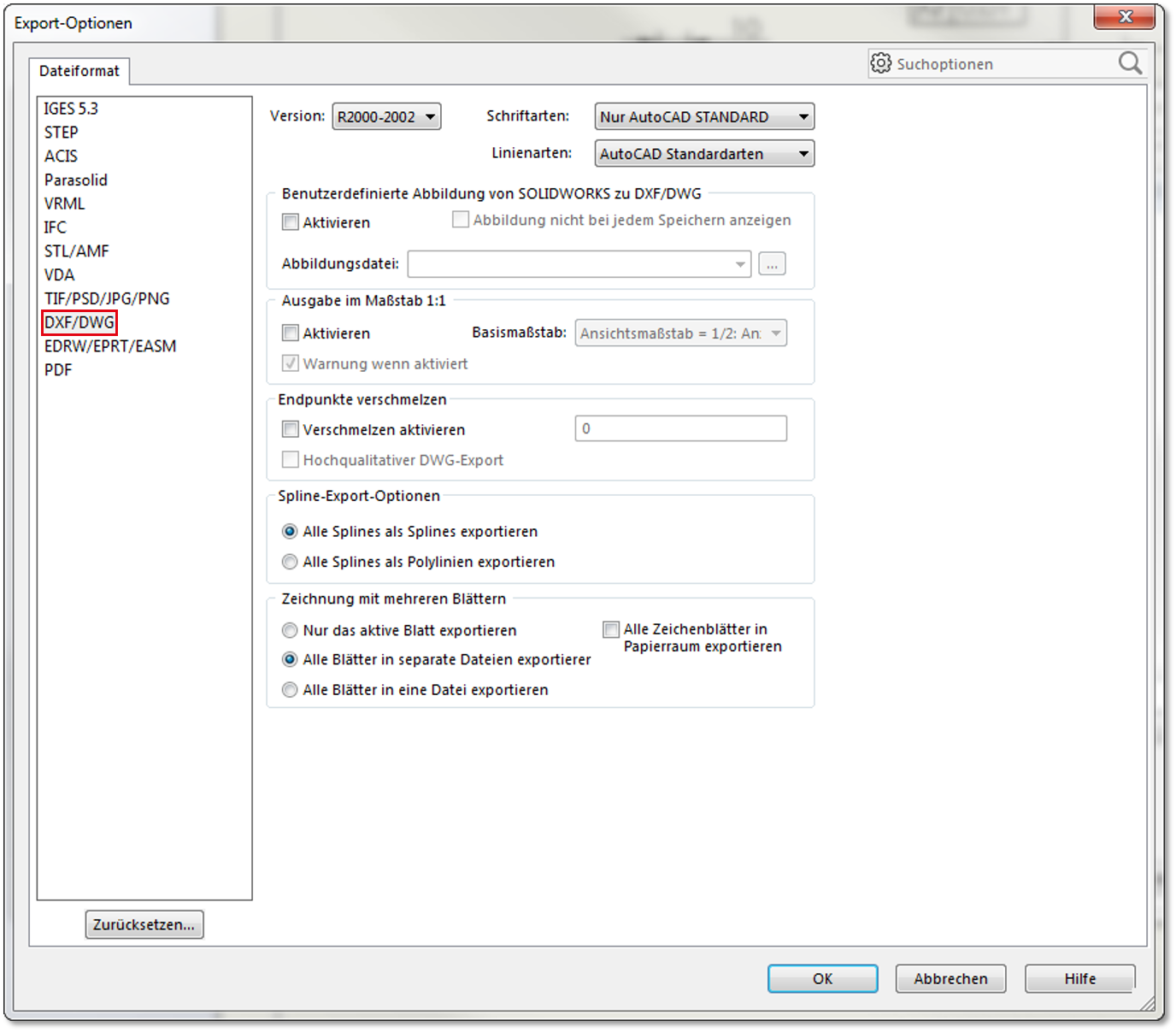

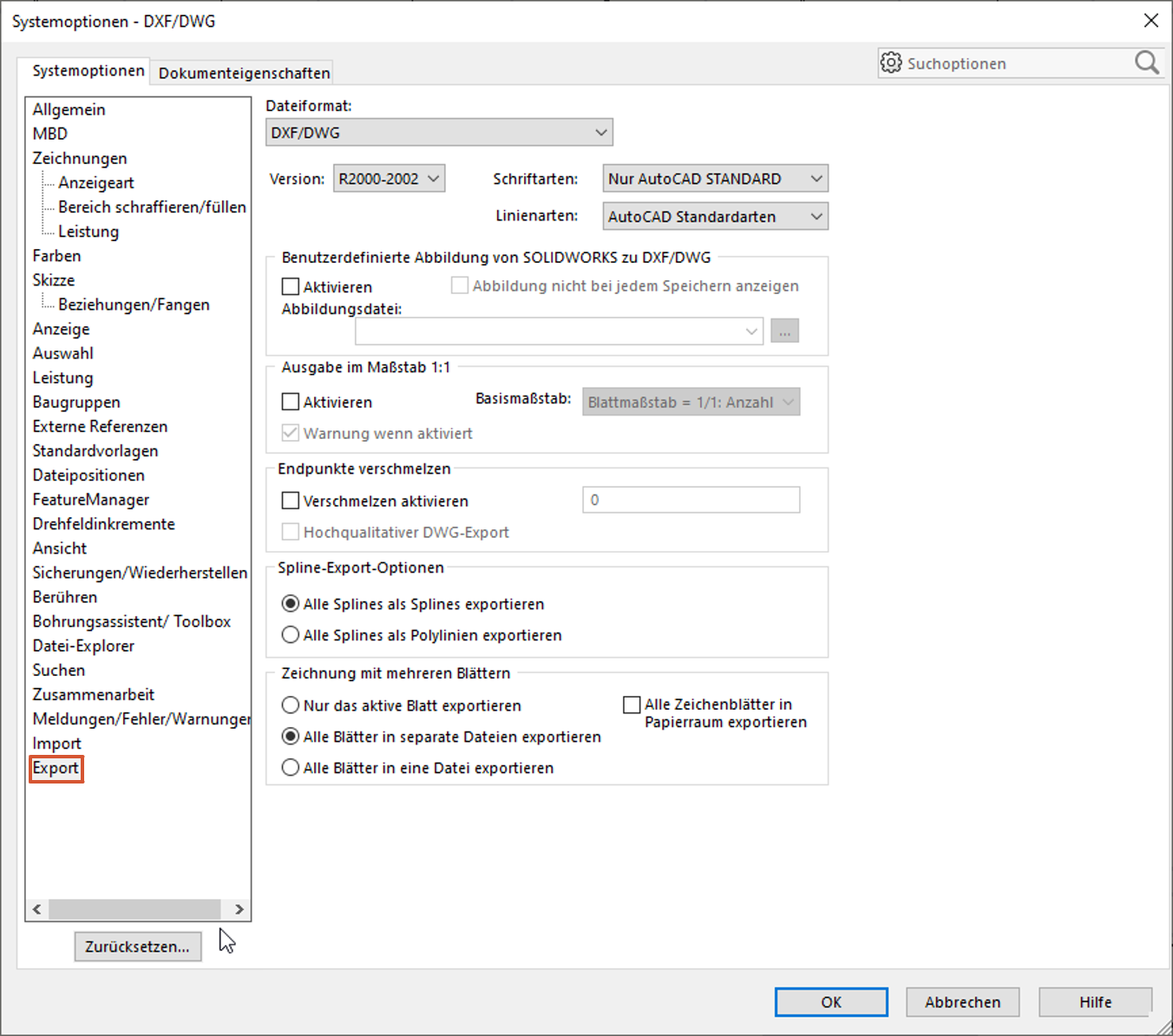

	Export-Optionen	Optionen (Menüleiste) > Systemoptionen > Export  └ Benutzerdefinierte Abbildung: Aus └ Ausgabe im Maßstab 1:1 : Aus └ Endpunkte verschmelzen: Aus └ Spline-Export-Optionen: Alles Splines als Splines exportieren └ Zeichnung mit mehreren Blättern: Alle Blätter in seperate Dateien exportieren Version 2017:   Version 2021:

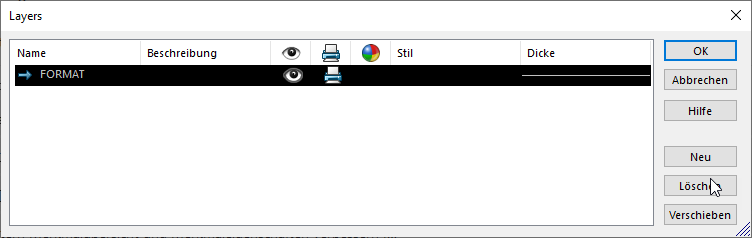

	Layers	Layer-Eigenschaften (Im Suchfeld nach “Layer” suchen)  └ Dicke: 0.18mm * * Eine zu groß eingestellte Liniendicke kann beim Export zu einem unerwünschten Ergebnis führen. Version 2021:
