Benutzerhandbuch infra CONVERT 2018 > Benutzeroberfläche > Funktionsfenster

Merkmalübersicht


In der Merkmalübersicht verwalten Sie die Merkmale eines Prüfplans. Angezeigt werden die Merkmale des aktuell aktiven Prüfplans in Listenform. Ein Prüfplan wird aktiviert, wenn Sie ein zugehöriges Zeichnungsblatt öffnen.

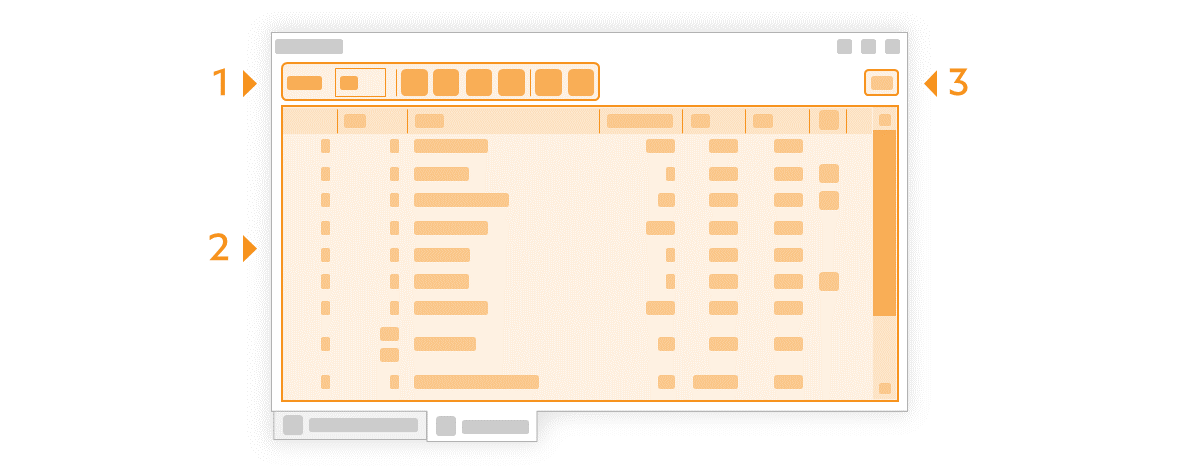

Aufbau

In der Werkzeugleiste, oberhalb der Merkmalliste, werden Funktionssteuerelemente zum Nummerieren und Sortieren sowie die Zahl der Merkmale in der Merkmalliste angezeigt. Die Summe Σ der Merkmale bezieht sich auf den Teil eines Prüfplans, der aktuell in der Merkmalliste angezeigt wird, nicht auf den gesamten Prüfplan.


Spalten der Merkmalliste

Spalte Kurzbeschreibung Verweis
Reihenfolge, in der die Merkmale exportiert werden
Nr. Stempelbeschriftung Weiteres > Begriffe > Stempel/Stempeln
Titel Titel des Merkmals Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften > Eigenschaften
Nennmaß Nennmaß Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften > Eigenschaften
OT Obere Toleranz Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften > Eigenschaften
UT Untere Toleranz Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften > Eigenschaften


Funktionen zum Filtern

Hinweis  Diese Funktionen sind ab der Version 1.2 nicht mehr in der Software enthalten.


Funktionen zum Nummerieren

Funktion Kurzbeschreibung Verweis
Manuell nummerieren Nummerieren Sie Merkmale neu, indem Sie Stempelnummern durch Anklicken einzelner Stempel in der Zeichnung vergeben. Funktionen > Merkmale > Nummerierung ändern
Im Uhrzeigersinn nummerieren Nummerieren Sie Merkmale neu, indem Sie Stempelnummern im Uhrzeigersinn um einen Punkt in der Zeichnung vergeben. Funktionen > Merkmale > Nummerierung ändern
In Leserichtung nummerieren Nummerieren Sie Merkmale in Leserichtung neu, d. h. von links nach rechts und oben nach unten. Funktionen > Merkmale > Nummerierung ändern
Nach Listenposition nummerieren Nummerieren Sie die in der Merkmalliste ausgewählten Merkmale anhand der Listenposition neu. Funktionen > Merkmale > Nummerierung ändern
Startwert Legen Sie den Startwert fest, ab welchem (neu) nummeriert werden soll. Funktionen > Merkmale > Automatisch stempeln

Funktionen > Merkmale > Manuell stempeln

Funktionen > Merkmale > Nummerierung ändern

Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften > Eigenschaften


Funktionen zur Merkmalliste

Hinweis Die Funktionen Duplizieren, Löschen und Kennzeichnung bearbeiten werden über das Kontextmenü nach Rechtsklick auf ein Merkmal aufgerufen.
Funktion Kurzbeschreibung Verweis
Merkmale sortieren Alle Merkmale in der Liste nach Größe der Werte in dieser Spalte sortieren.
In Liste nach oben verschieben Die ausgewählten Merkmale in der Liste nach oben verschieben. Die Merkmale müssen dafür nach ihrer Position sortiert sein. Benutzeroberfläche > Funktionsfenster > Merkmalübersicht > Spalten der Merkmalliste
In Liste nach unten verschieben Die ausgewählten Merkmale in der Liste nach unten verschieben. Die Merkmale müssen dafür nach ihrer Position sortiert sein. Benutzeroberfläche > Funktionsfenster > Merkmalübersicht > Spalten der Merkmalliste
Duplizieren Kopien der ausgewählten Merkmale erzeugen.
Kennzeichnung bearbeiten Die Zuordnung von Kennzeichnungen für die ausgewählten Merkmale bearbeiten. Funktionen > Merkmale > Kennzeichnen
Löschen Die ausgewählten Merkmale löschen.


Weitere Funktionen

Funktion Kurzbeschreibung Verweis
Merkmal in Zeichnung anzeigen Doppelklicken Sie ein Merkmal in der Liste, um die Zeichnungsansicht auf dieses Merkmal zu zentrieren.

Zurückblättern
Benutzeroberfläche > Funktionsfenster > Projektübersicht

Weiterblättern
Benutzeroberfläche > Funktionsfenster > Merkmaleigenschaften
