Benutzerhandbuch infra CONVERT > Funktionen > Merkmale
Mit dieser Funktion können Sie einen nicht als Gruppe gefassten Zeichnungseintrag stempeln. Voraussetzung ist, dass die Zeichnungsdatei im Zeichnungsformat DWG, DXF oder IGES oder im PDF-Format mit Schrifteinbettung vorliegt, siehe →Zeichnungsdatenformat.
Wann ist ein Zeichnungseintrag zerlegt?
Zeigt man mit dem Zeiger des Stempel-Werkzeugs auf einen Zeichnungseintrag, werden alle zusammengehörenden Elemente hervorgehoben.
Werden nicht alle relevanten Textelemente eines Zeichnungseintrags hervorgehoben, ist der Eintrag zerlegt, kann aber durch gruppierendes Stempeln als ein Merkmal erkannt werden.
Anmerkung PDF-Dateien können nur mit einer Professional-Lizenz (infra CONVERT Pro) automatisch gestempelt werden, siehe Auf einen Blick.
Step | Action | Result | |
---|---|---|---|

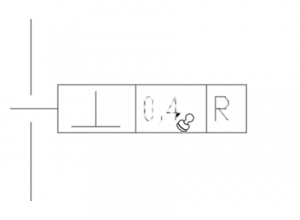

1 | Activate stamp tool | Click on the Stamp tool button (![]() | If you now move the mouse pointer into the drawing window, it will be displayed as a stamp (![]() |
2 | Capture grouped elements | Elements can be grouped by: a) … Drawing up a frame b) … individual selection and deselection |
|

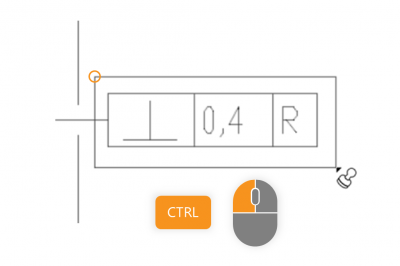

a) Press the control key (Ctrl) on the keyboard. While holding down the control key, draw a frame around the elements to be captured and then release the keys.![]() | a) The desired elements are entered. The stamp-with dialogue shows a group selection with the number of elements entered. | ||

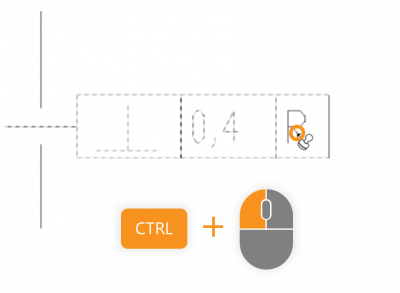

b) Press the control key (Ctrl) on the keyboard. While holding down the control key, click on the elements to be captured. Elements can be deselected by clicking again.![]() | b) The desired elements are entered. The stamp-with dialogue shows a group selection with the number of elements entered. | ||

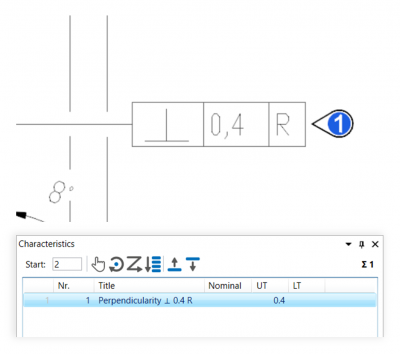

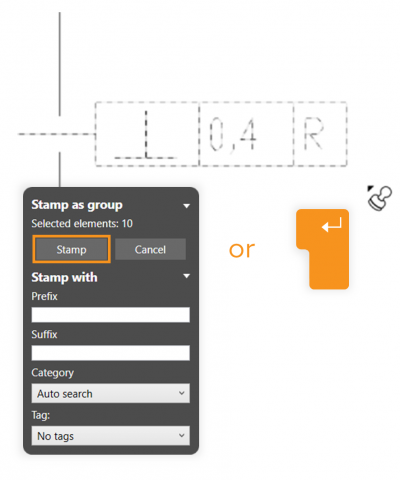

3 | Create characteristic | Click Stamp in the stamp-with dialogue or press the Enter key (Enter) on the keyboard.![]() | The characteristic is created and linked to the defined elements.![]() |
Die Funktion können Sie über die folgenden Einstellungen beeinflussen:
Anlegen von Merkmalen
Ändern Sie Einstellungen für das Anlegen von Merkmalen.
Siehe Einstellungen > Einstellungen > Merkmale
Allgemeintoleranztabellen
Ändern Sie die zugrunde gelegten Allgemeintoleranztabellen, aus welchen Toleranzwerte für nicht einzeln tolerierte Maße übernommen werden.
Siehe Einstellungen > Projekteinstellungen > Toleranztabellen
Stempel-Einstellungen
Ändern Sie grundlegende Einstellungen für Stempel.
Siehe Einstellungen > Einstellungen > Stempel
Stempelvorlagen
Ändern Sie die grafische Darstellung der Stempel.
Siehe Einstellungen > Projekteinstellungen > Stempelvorlagen
